MT2601芯片参考设计资料_szx940213的博客-程序员秘密

技术标签: MT2601  MTK

MT2601 (Application Processor) Design Notice

主要包括以下内容:

MT2601平台概述
基带设计通知
GPIO选择
有关usb下载的注意事项
LCM设计通知
Camera设计通知
USB2.0 HS设计通知
问题案例研究与通知

1 MT2601平台概述

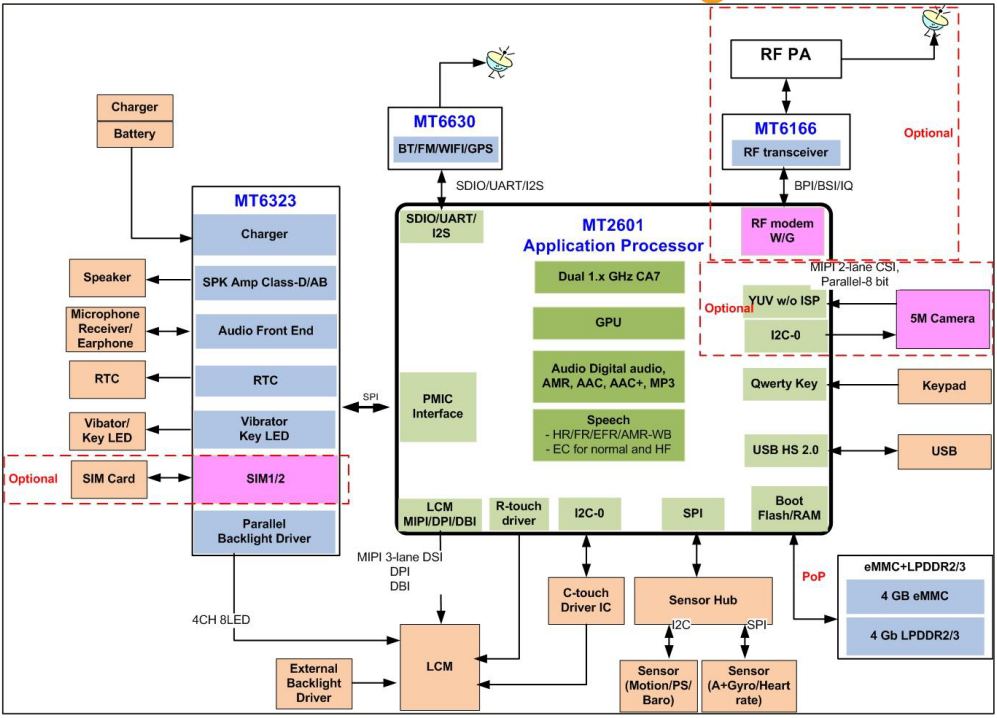

MT2601平台框图:

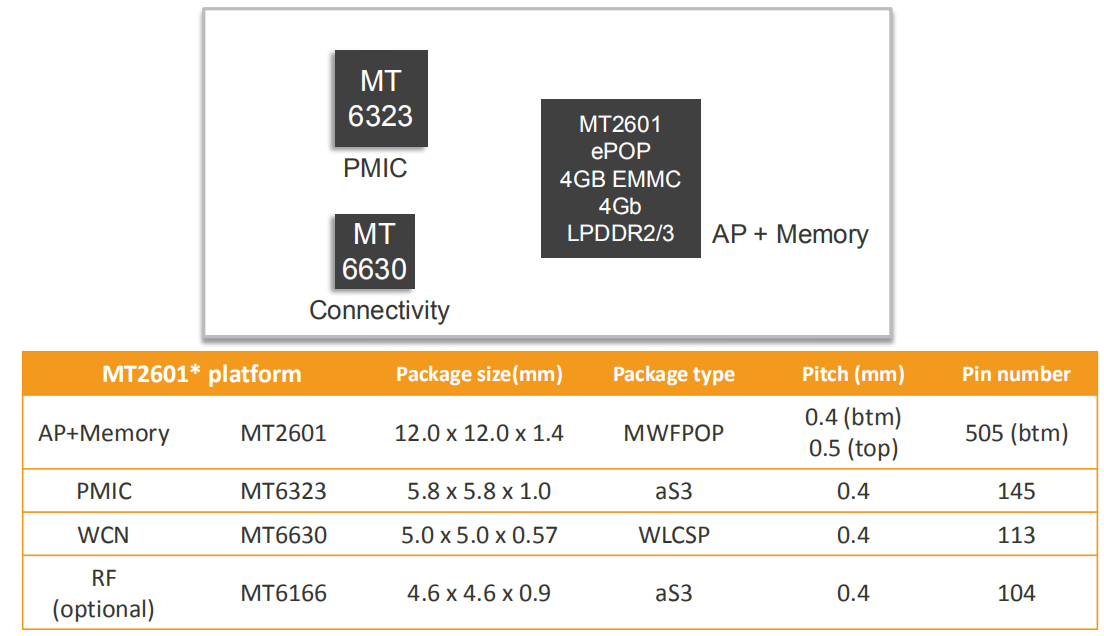

MT2601平台-MTK芯片组

通用设计通知

关于MDSC/SDIO接口:
由于MT2601只有两个MDSC/SDIO接口(一个用于EMMC,另一个用于MT6630),因此MT2601平台默认不支持存储卡。

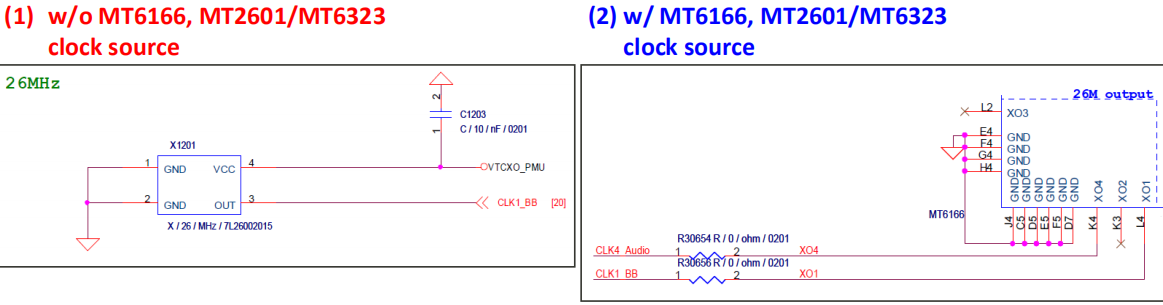

关于MT2601和MT6323 26 MHz时钟:
(1)如果平台设计没有MT6166,则MT2601和MT6323 26 MHz将来自外部VTCXO。
(2)如果平台设计采用MT6166,则MT2601和MT6323 26 MHz将来自MT6166时钟缓冲器。

MT2601参考设计通告

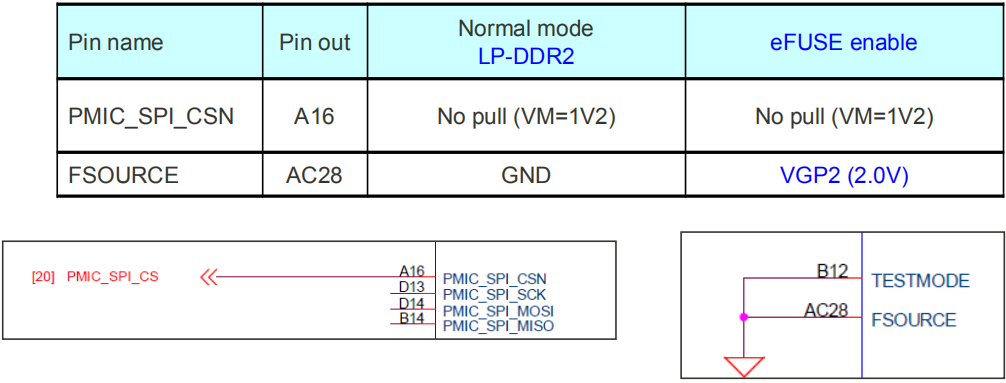

设计通知-DRAM类型/eFuse

1.为LPDDR 2电压配置PMIC_SPI_CSN(No pull ->VM=1V2 ; PD with 20k -> VM=1V8)
2.若要启用eFuse写入,请向FSOURCE提供VGP 2(2V)

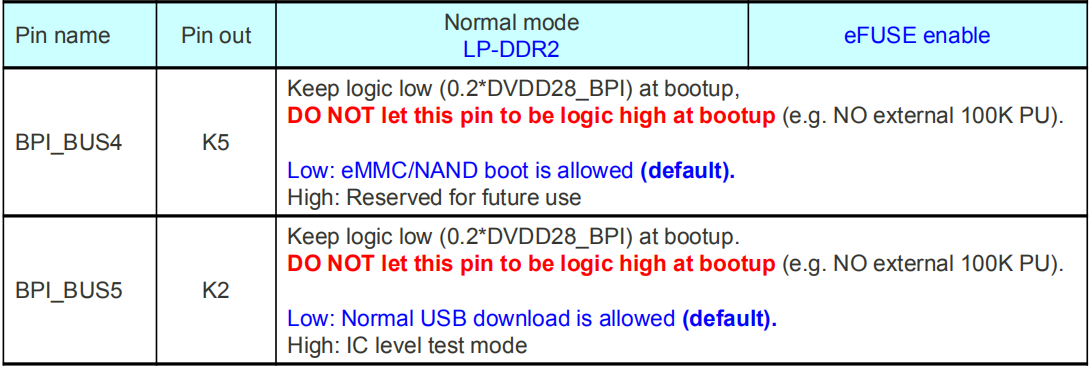

设计通知-HW Pin

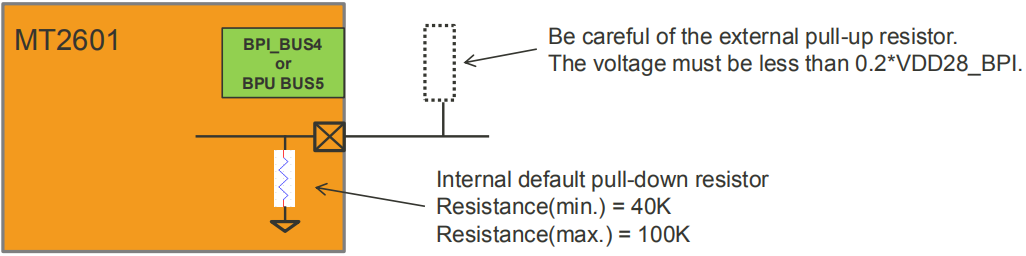

 1.对于HW陷阱,配置正确的HW设置如下:

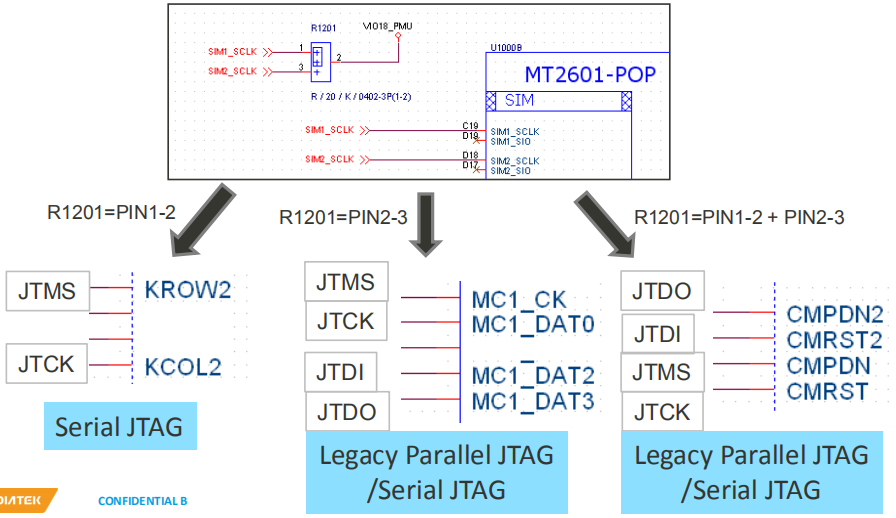

设计通知书-JTAG

JTAG接口在3个接口上被屏蔽。



版权声明:本文为博主原创文章,遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。
本文链接:https://blog.csdn.net/szx940213/article/details/85780909
