【基于zynq的卷积神经网络加速器设计】（一）熟悉vivado和fpga开发流程：使用Vivado硬件调试烧写hello-world led闪烁程序实现及vivado软件仿真_vivado神经网络_别出BUG求求了的博客-程序员秘密

技术标签： 卷积神经网络  vivado  fpga  IC  zynq  加速器

HIGHLIGHT:

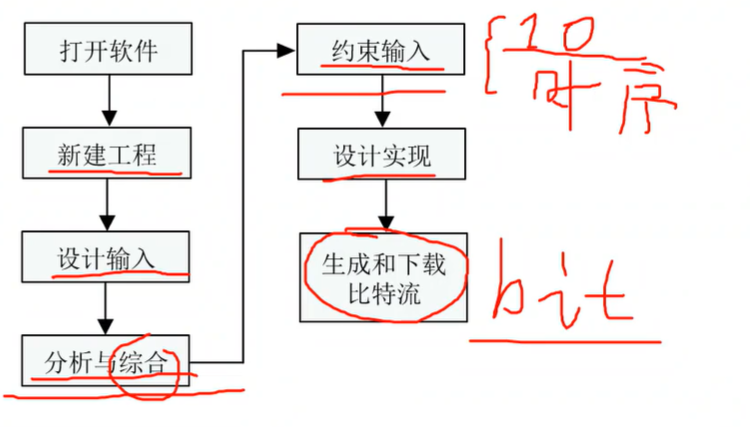

  • vivado设计流程：
    在这里插入图片描述
    note：
    分析与综合 和 约束输入 可以调换顺序

【基于zynq的卷积神经网络加速器设计】（一）熟悉vivado和fpga开发流程：使用Vivado硬件调试烧写hello-world led闪烁程序实现及vivado软件仿真

一、硬件调试

（一）新建工程

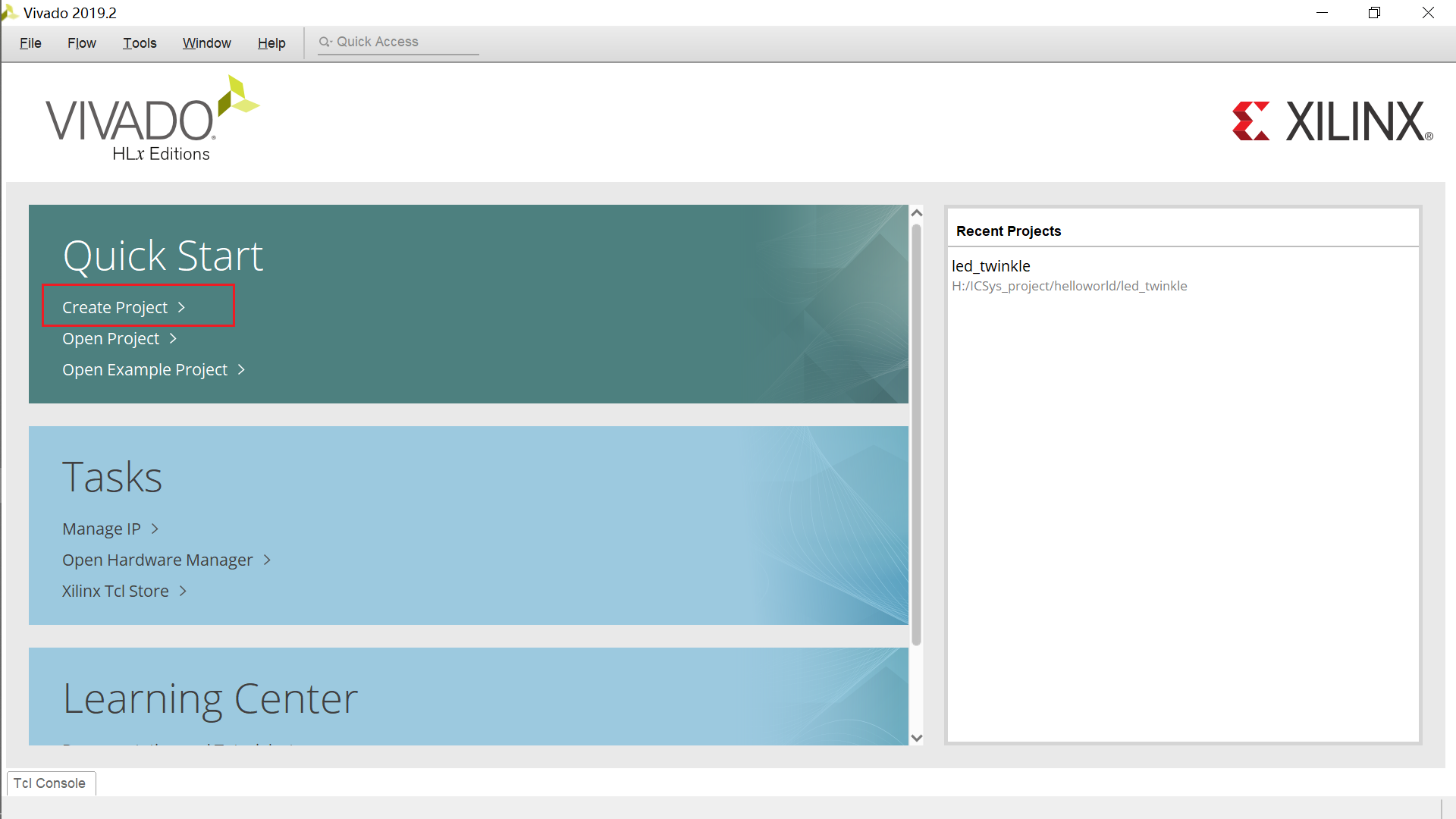

  1. new project
    在这里插入图片描述

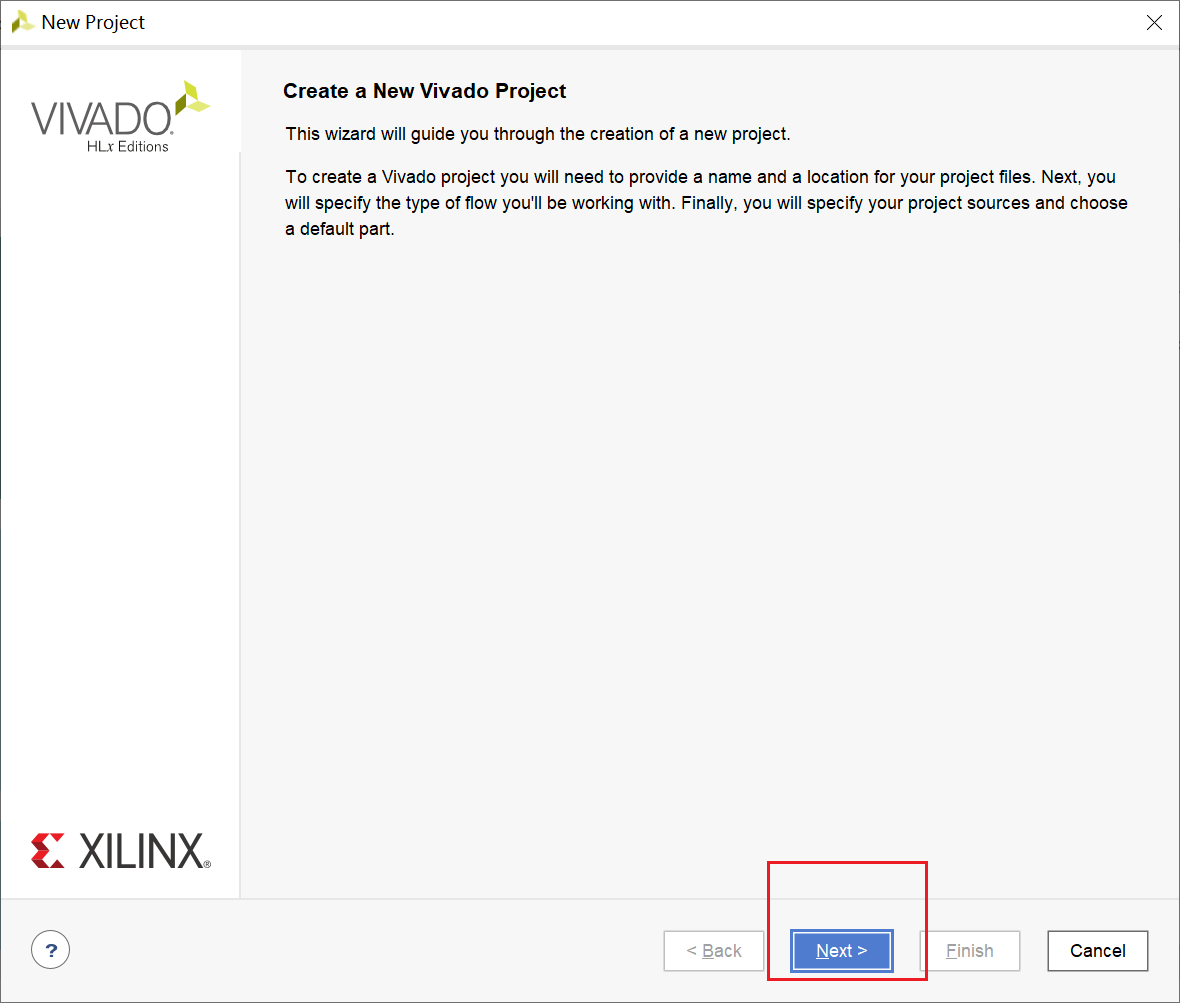

  2. next
    在这里插入图片描述

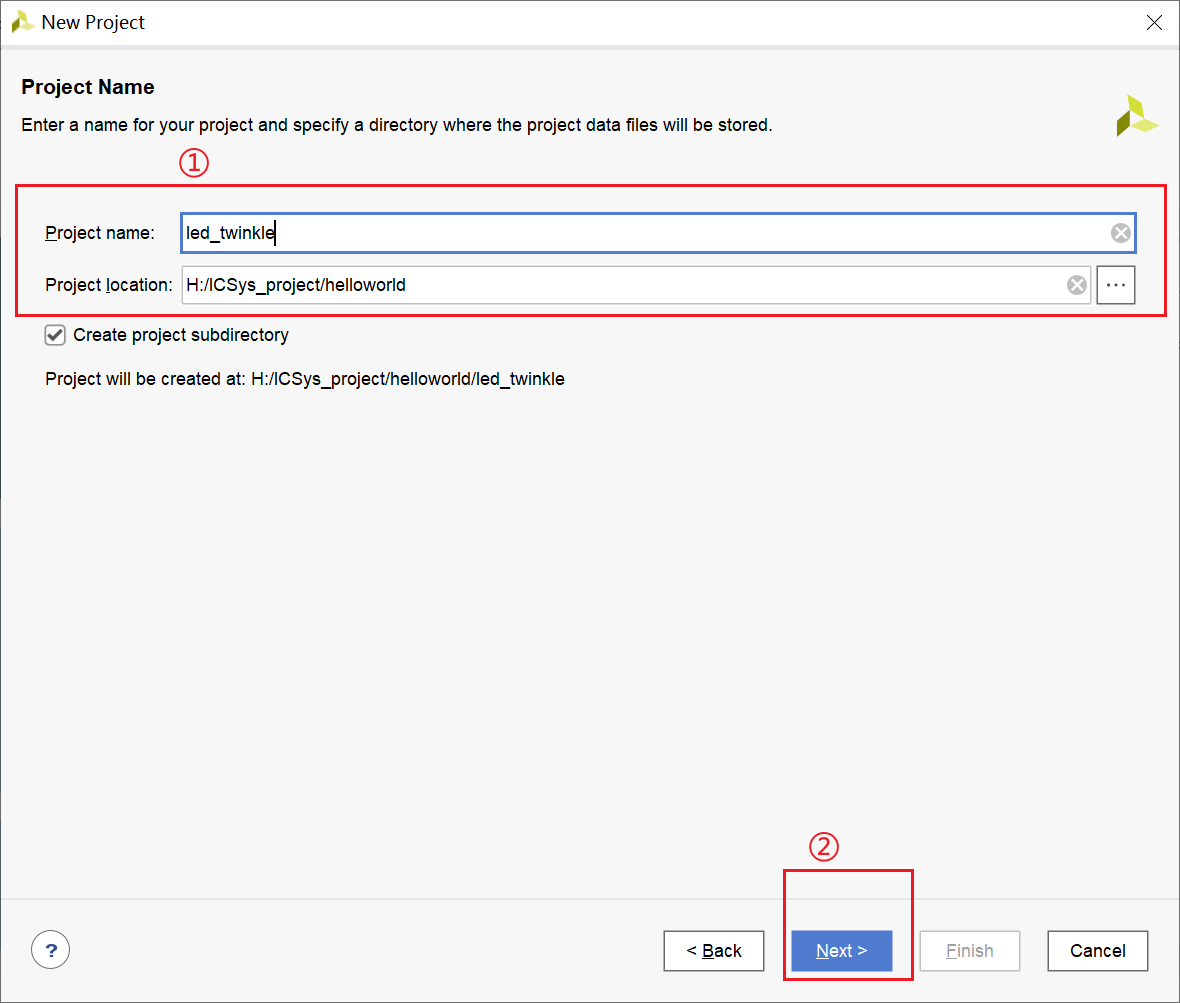

  3. 编辑，然后next
    在这里插入图片描述

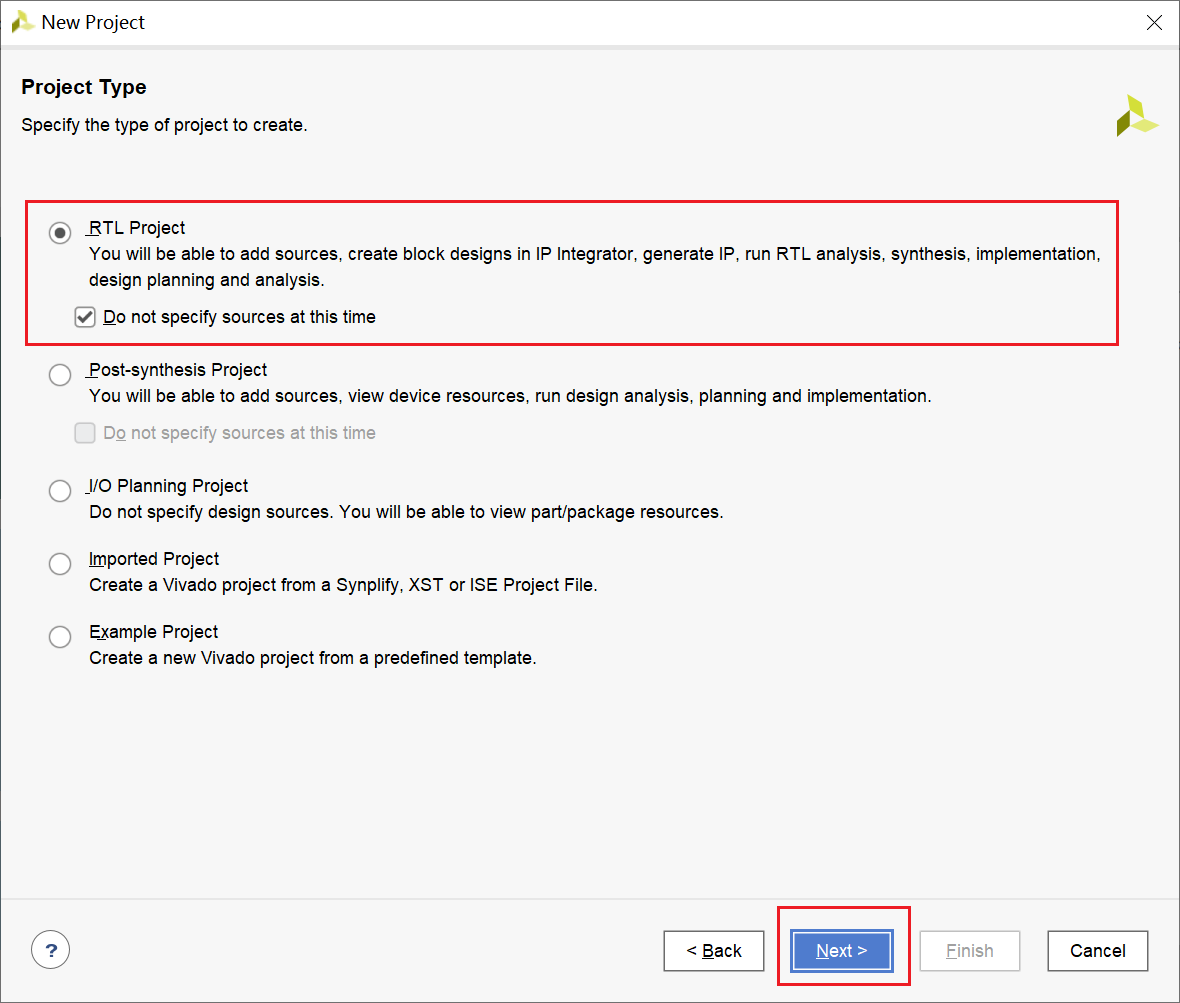

  4. 勾选创建完工程再添加文件
    在这里插入图片描述

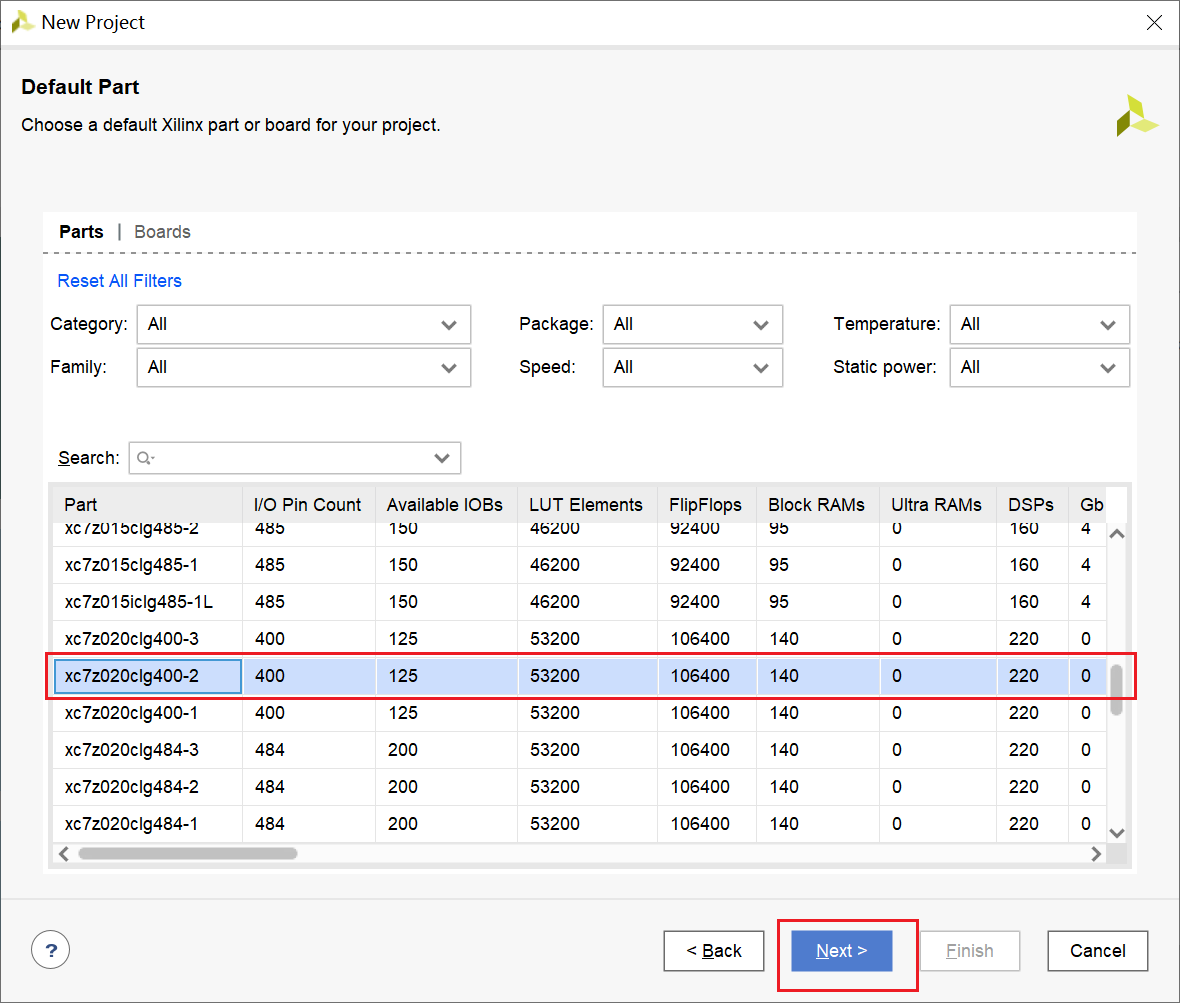

  5. 根据实际情况选择型号
    在这里插入图片描述

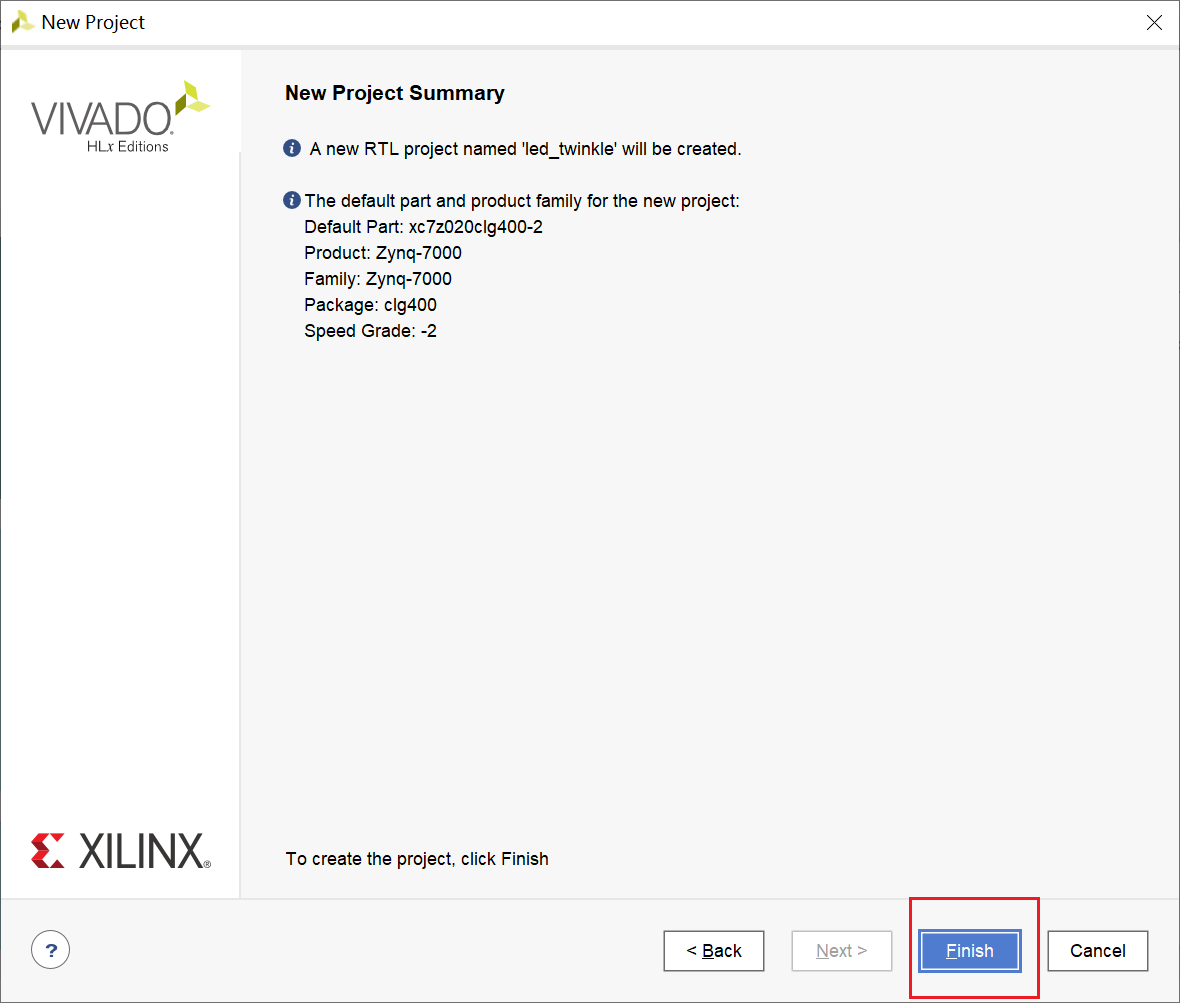

  6. finish
    在这里插入图片描述

（二）设计输入

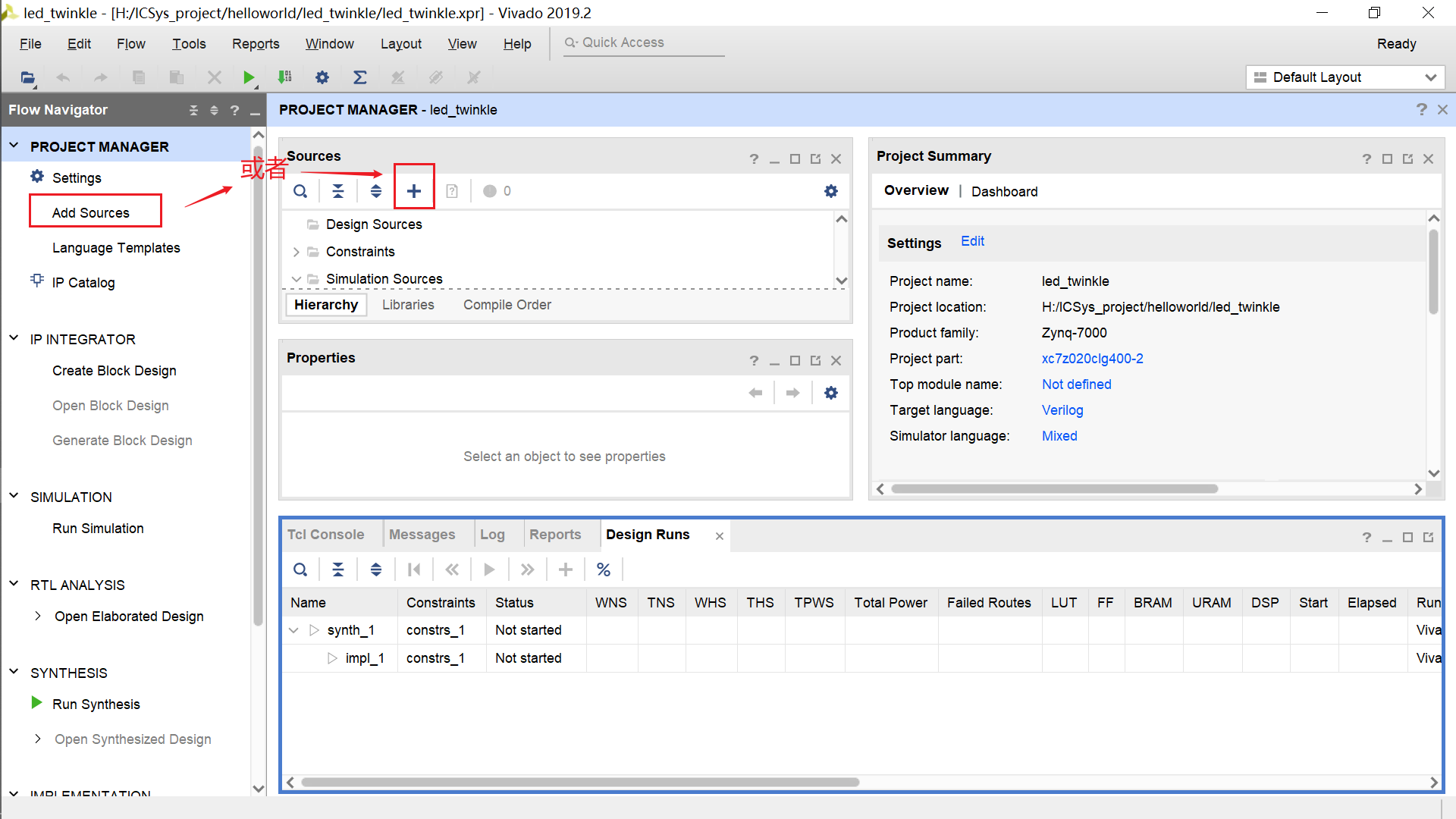

  1. add source
    在这里插入图片描述

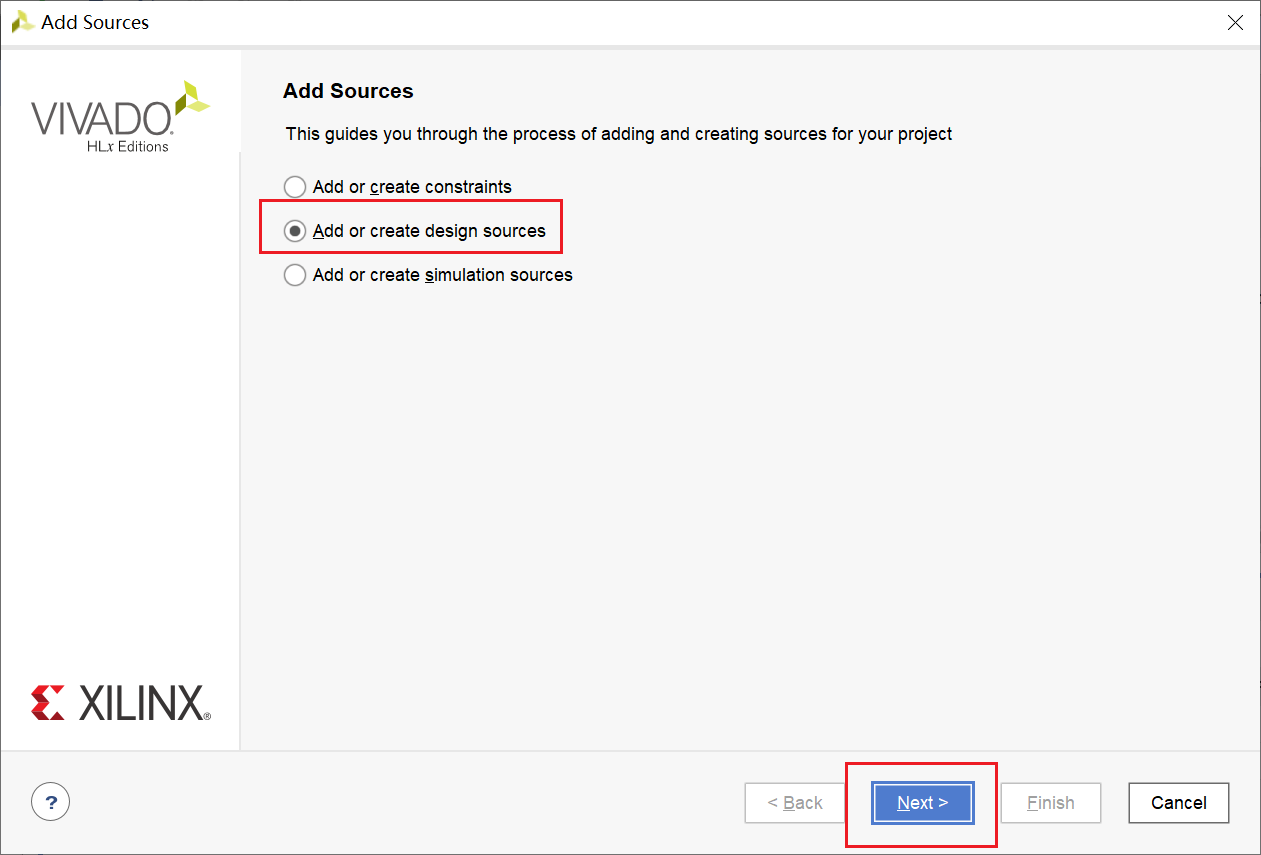

  2. create design source

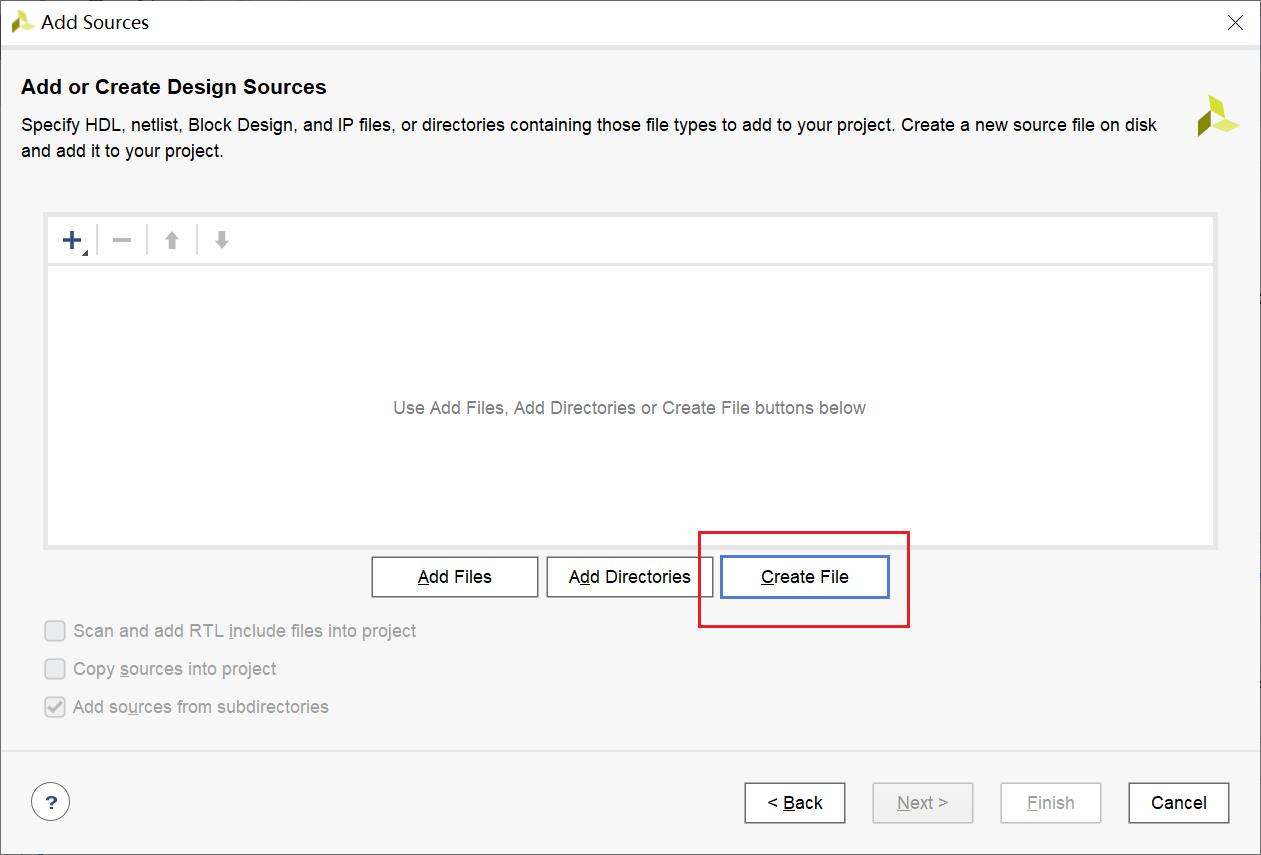

  3. create file
    在这里插入图片描述

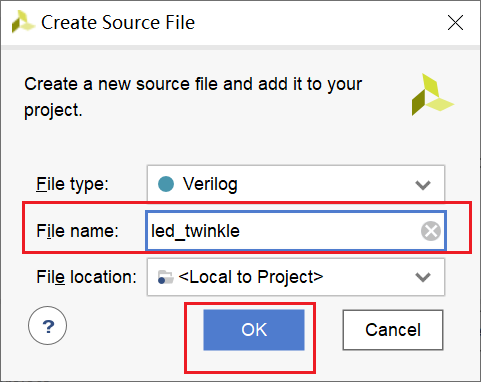

  4. 命名（一般顶层模块名和工程名保持一致）、ok
    在这里插入图片描述

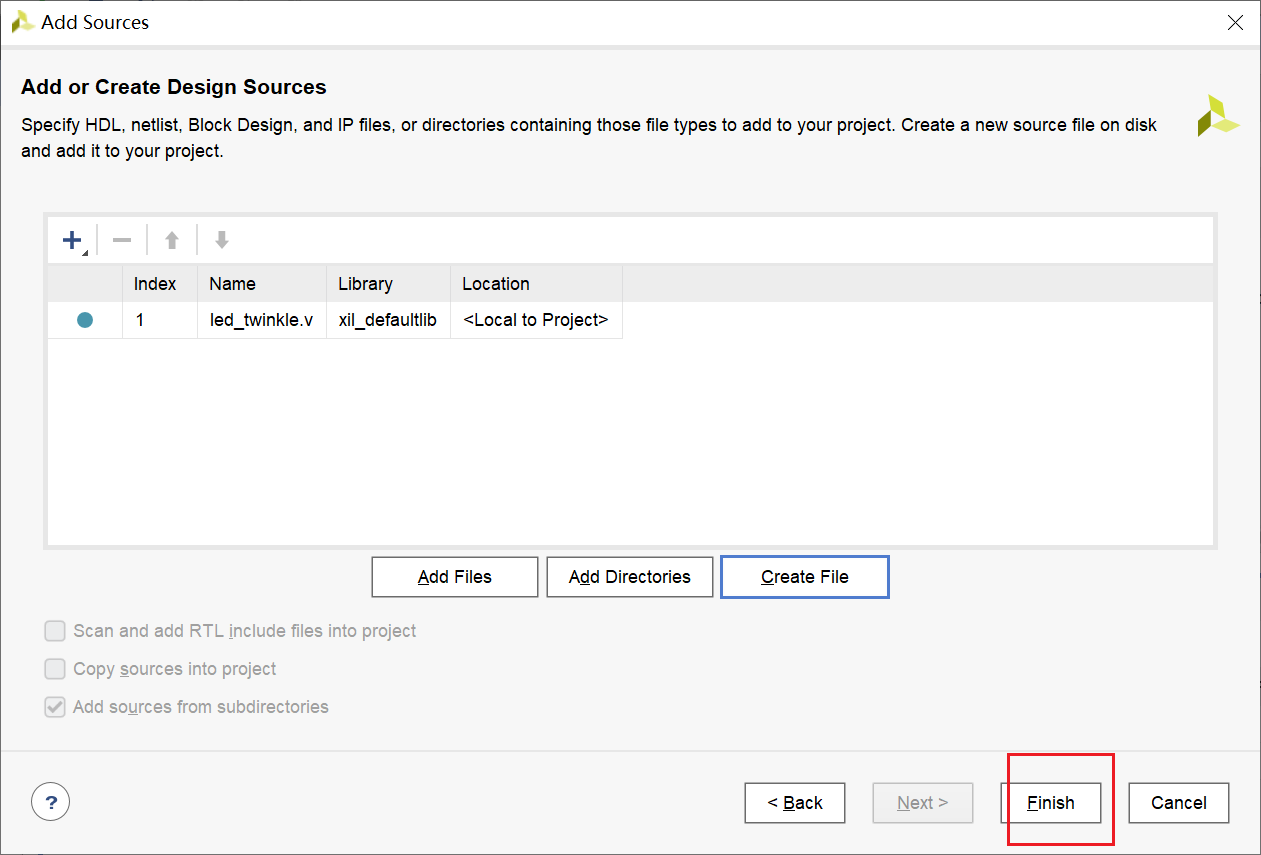

  5. finish
    在这里插入图片描述

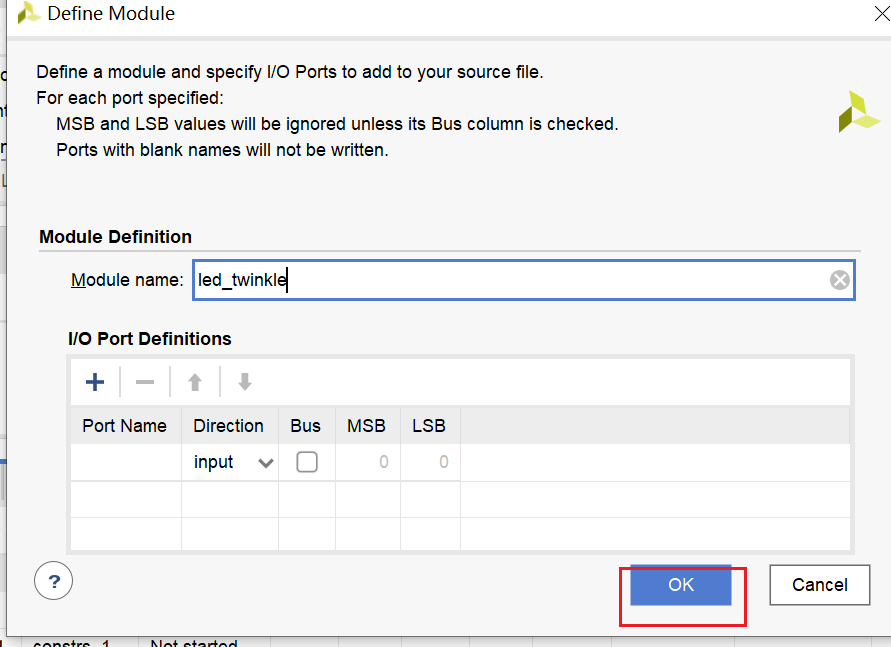

  6. 端口信号不做定义，点击ok
    在这里插入图片描述

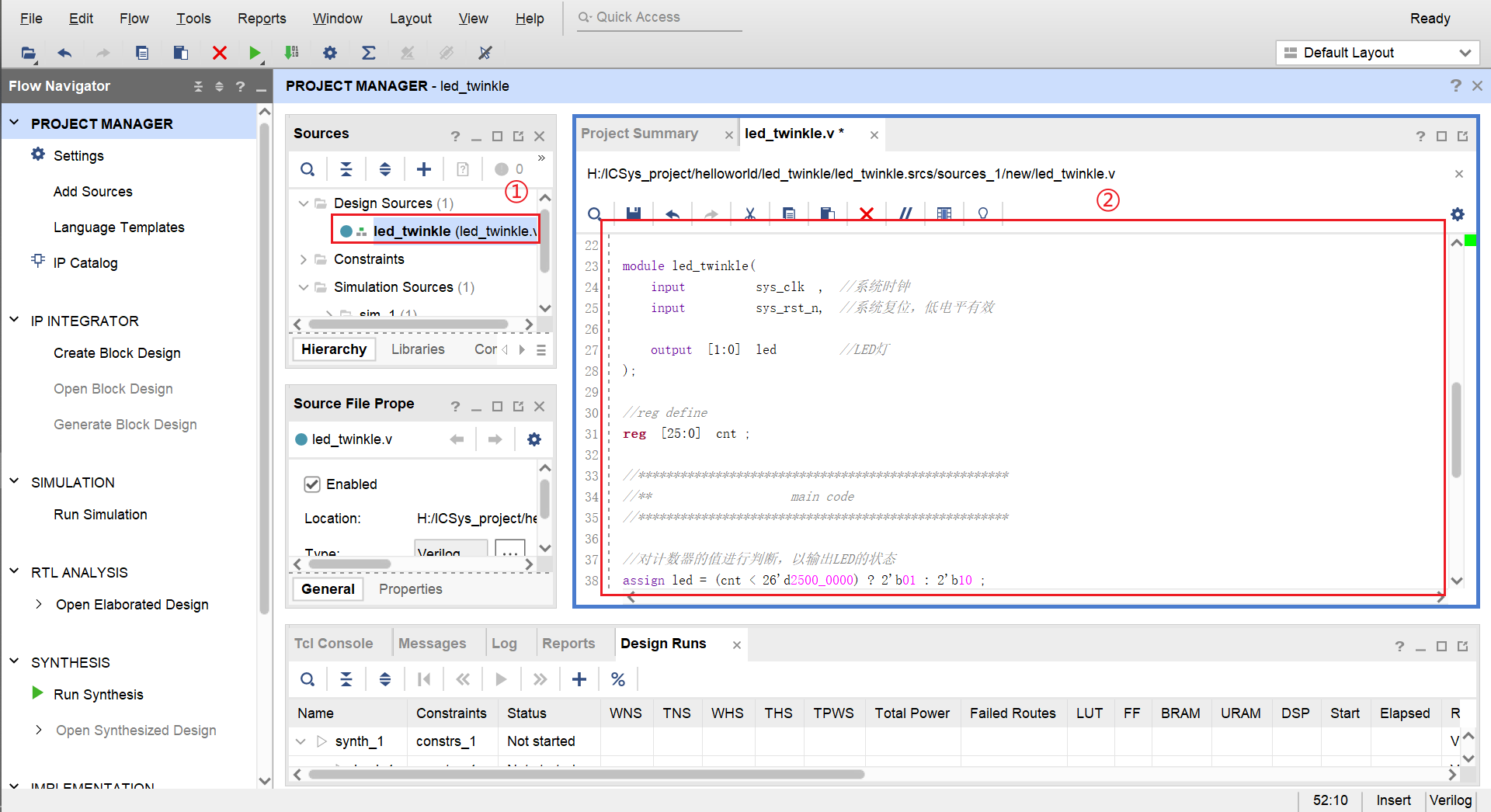

  7. 双击创建的.V文件，然后在代码编辑区域输入代码
    在这里插入图片描述

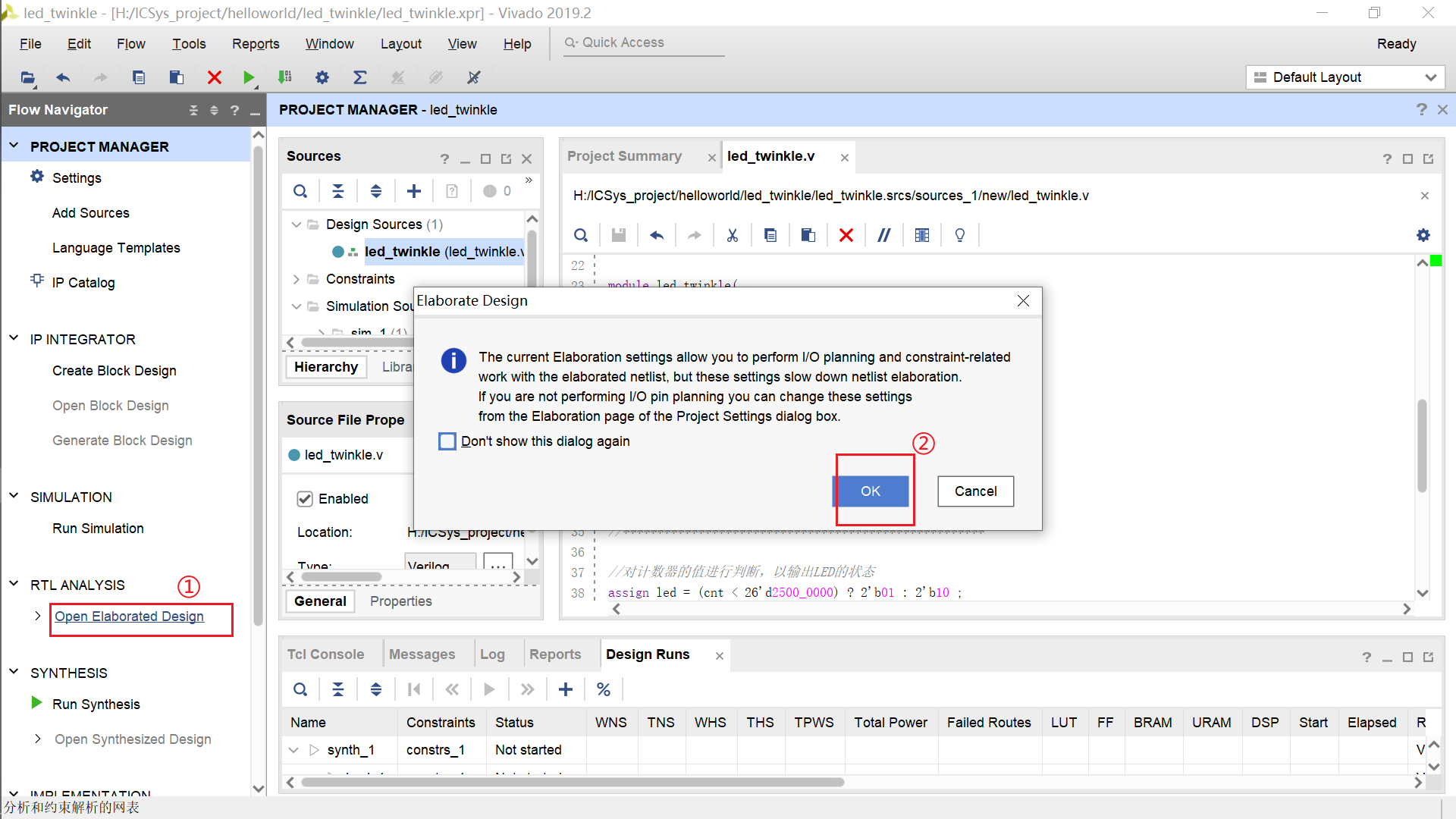

（三）分析

  1. open elaborated design
    verilog转换rtl
    在这里插入图片描述

（四）约束输入

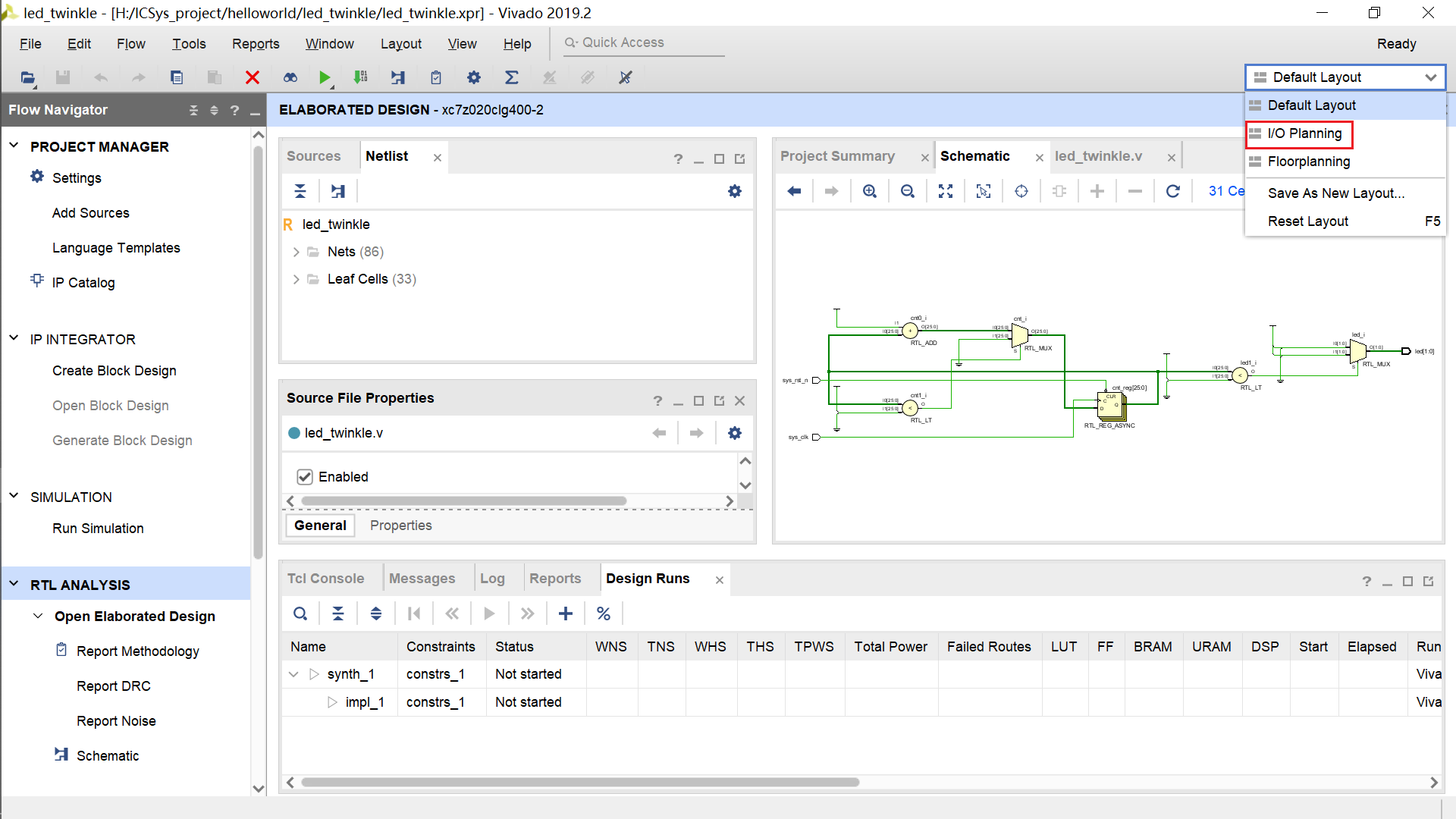

  1. io planing
    在这里插入图片描述

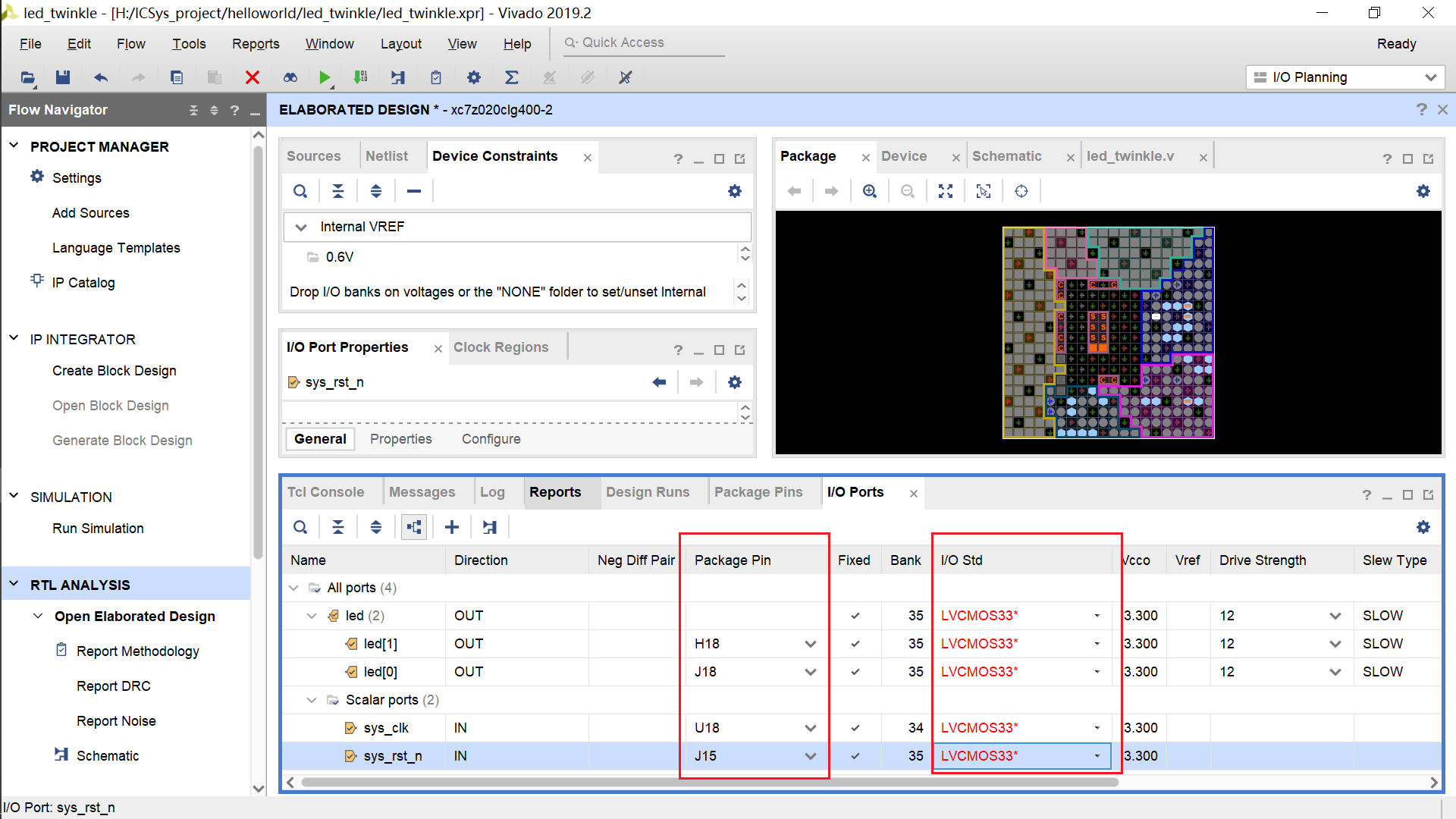

  2. 选择管脚和管脚电平
    自行在自己开发板对应的原理图手册查找
    在这里插入图片描述

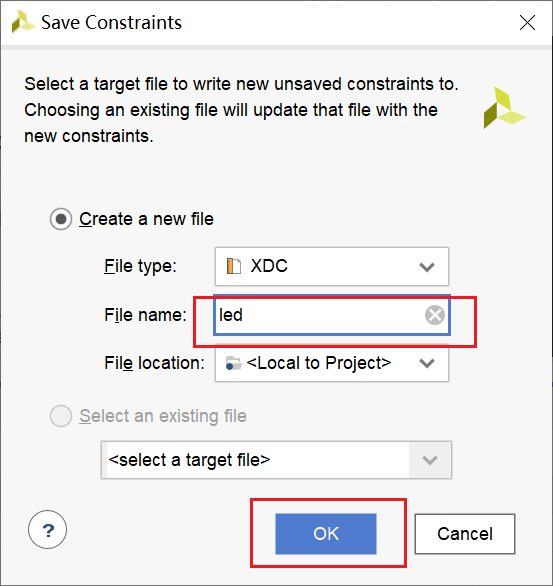

  3. 按下ctri+s——>起名——>ok
    在这里插入图片描述

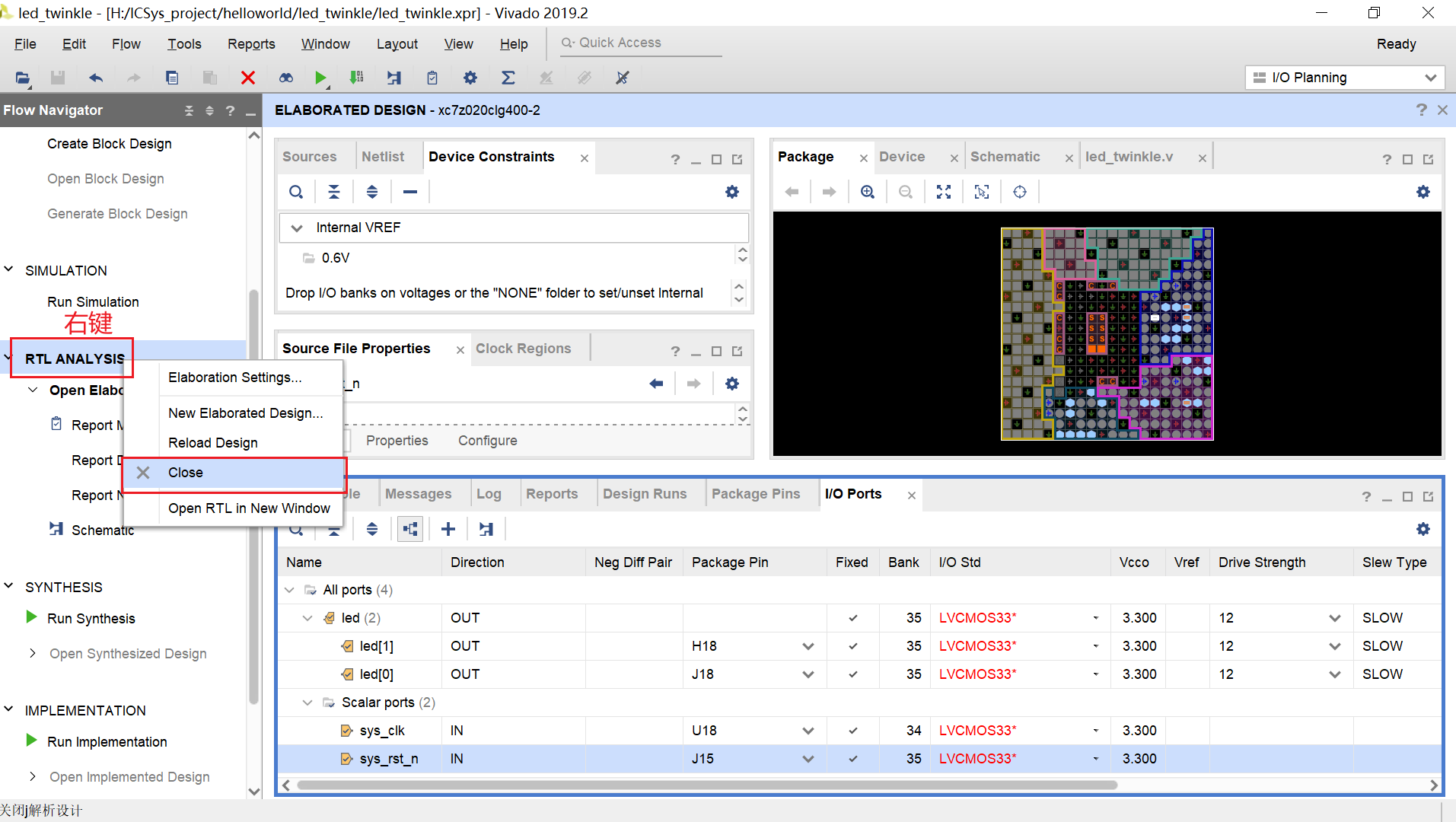

  4. 右键关闭
    在这里插入图片描述

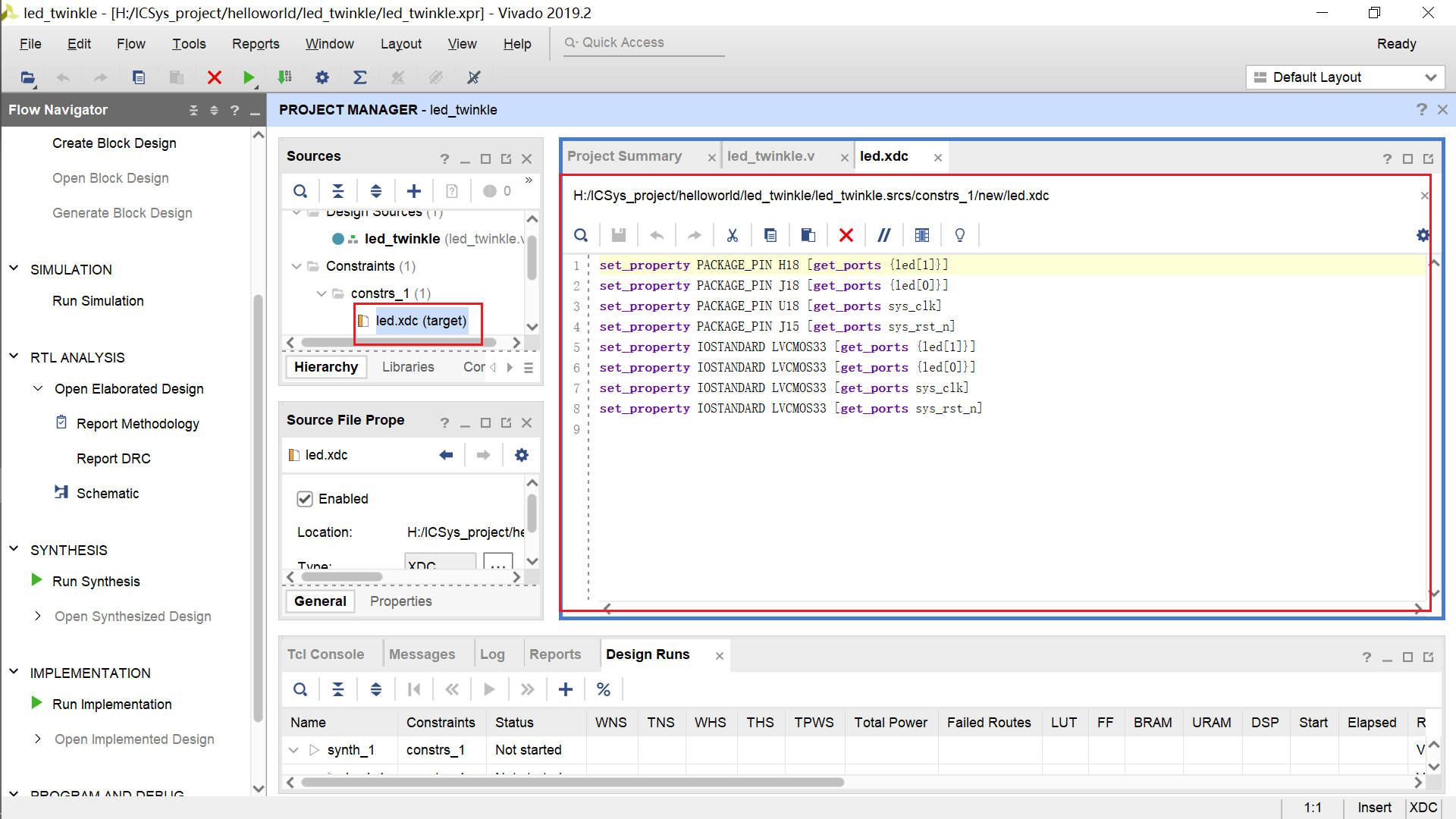

  5. 打开xdc文件
    这个文件可以做IO约束 或者 时序约束
    在这里插入图片描述

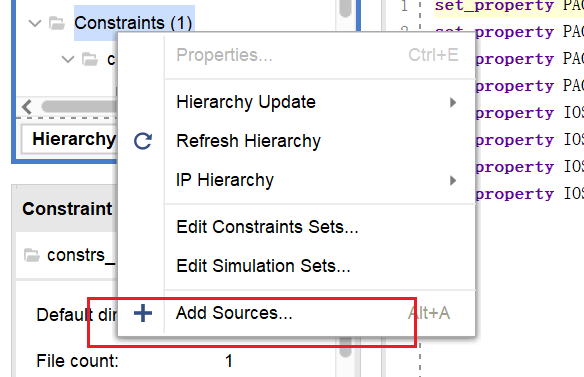

note：
约束这里可以自己添加约束文件
在这里插入图片描述
在这里插入图片描述

（五）综合、实现、生成比特流

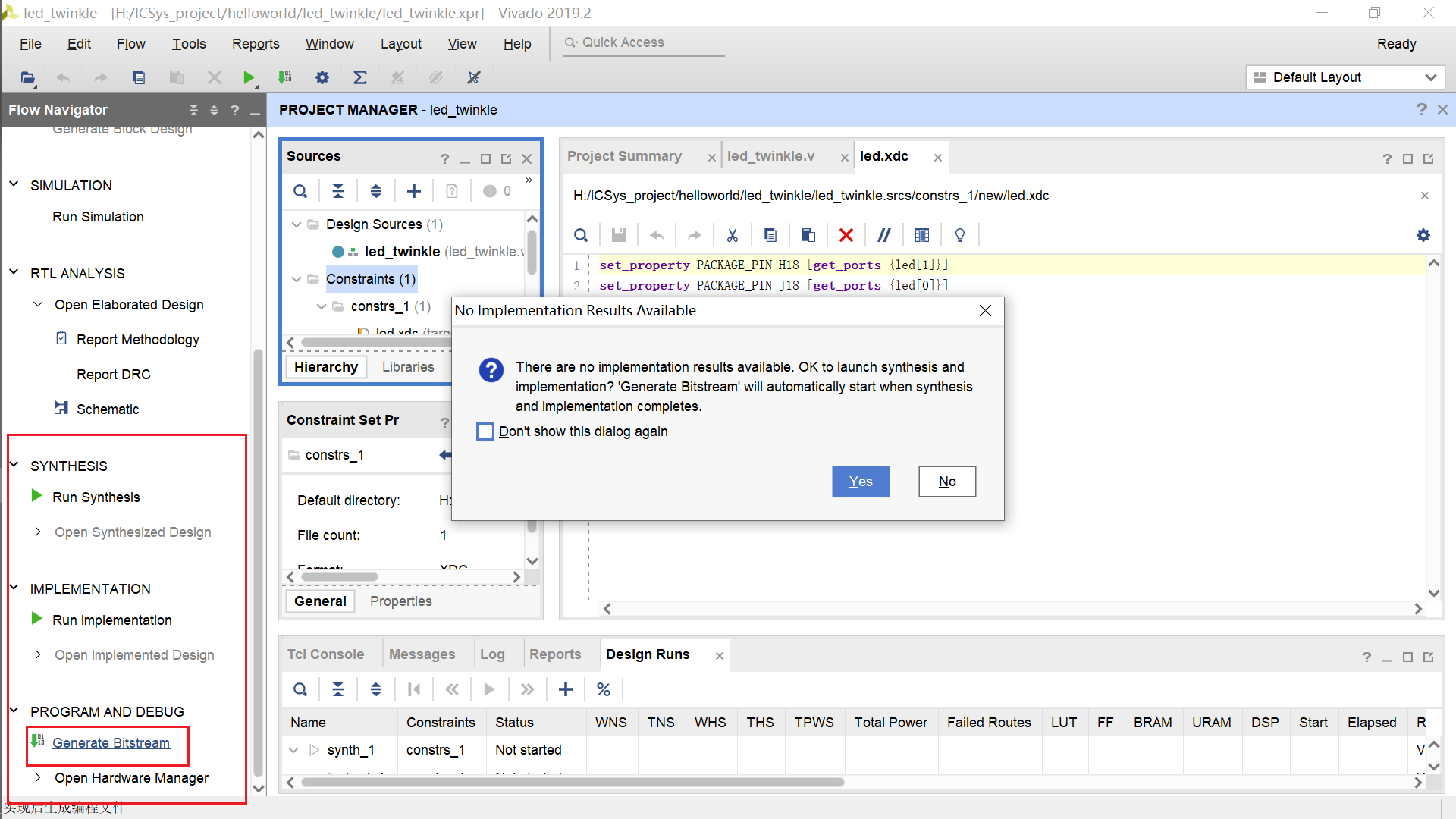

  1. 点击generate bitstream
    点击generate bitstream后，vivado会自动跑综合和实现。提示框点击yes即可
    在这里插入图片描述

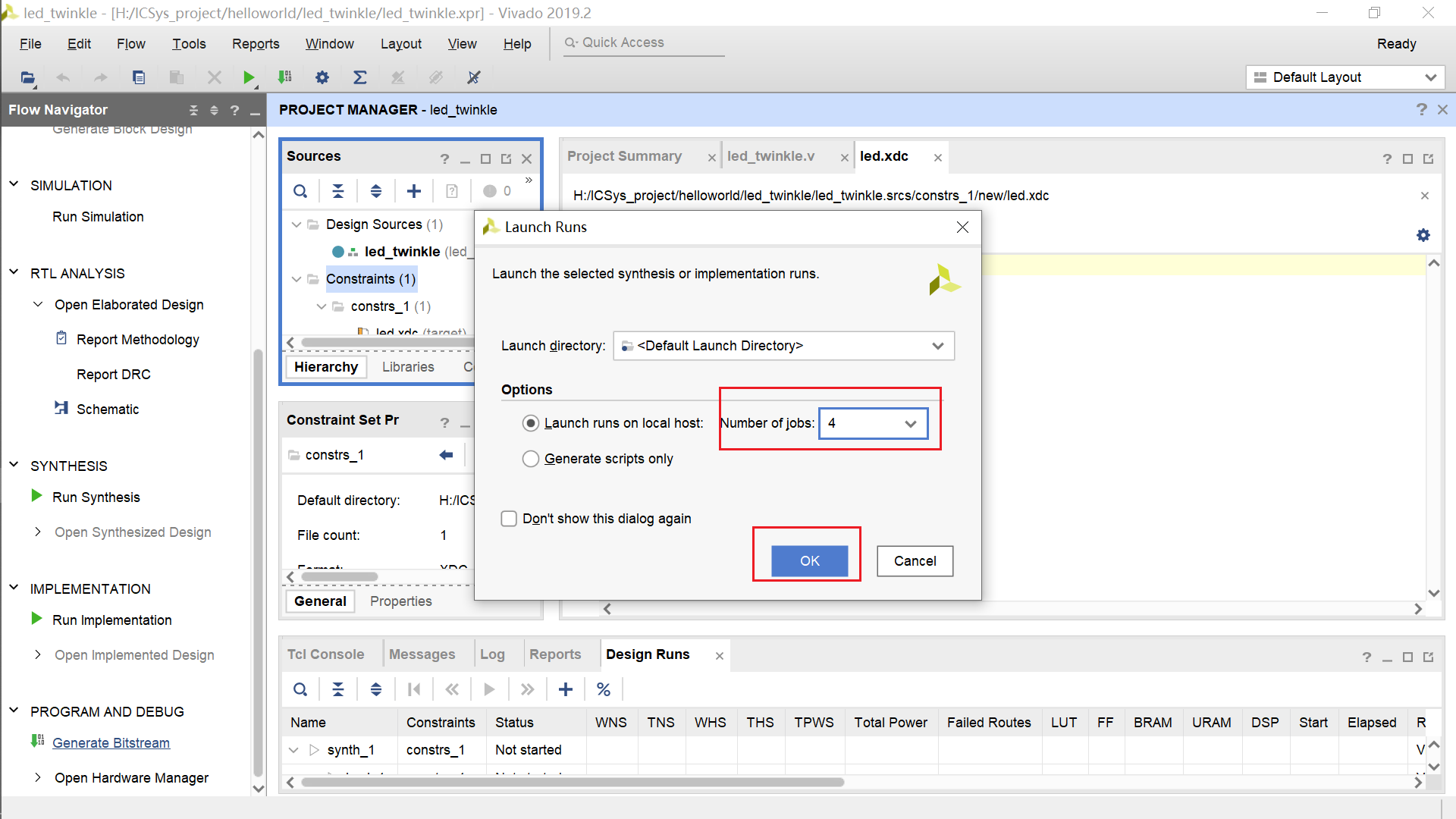

  2. 选择跑的时候运行的处理器核心数
    在这里插入图片描述

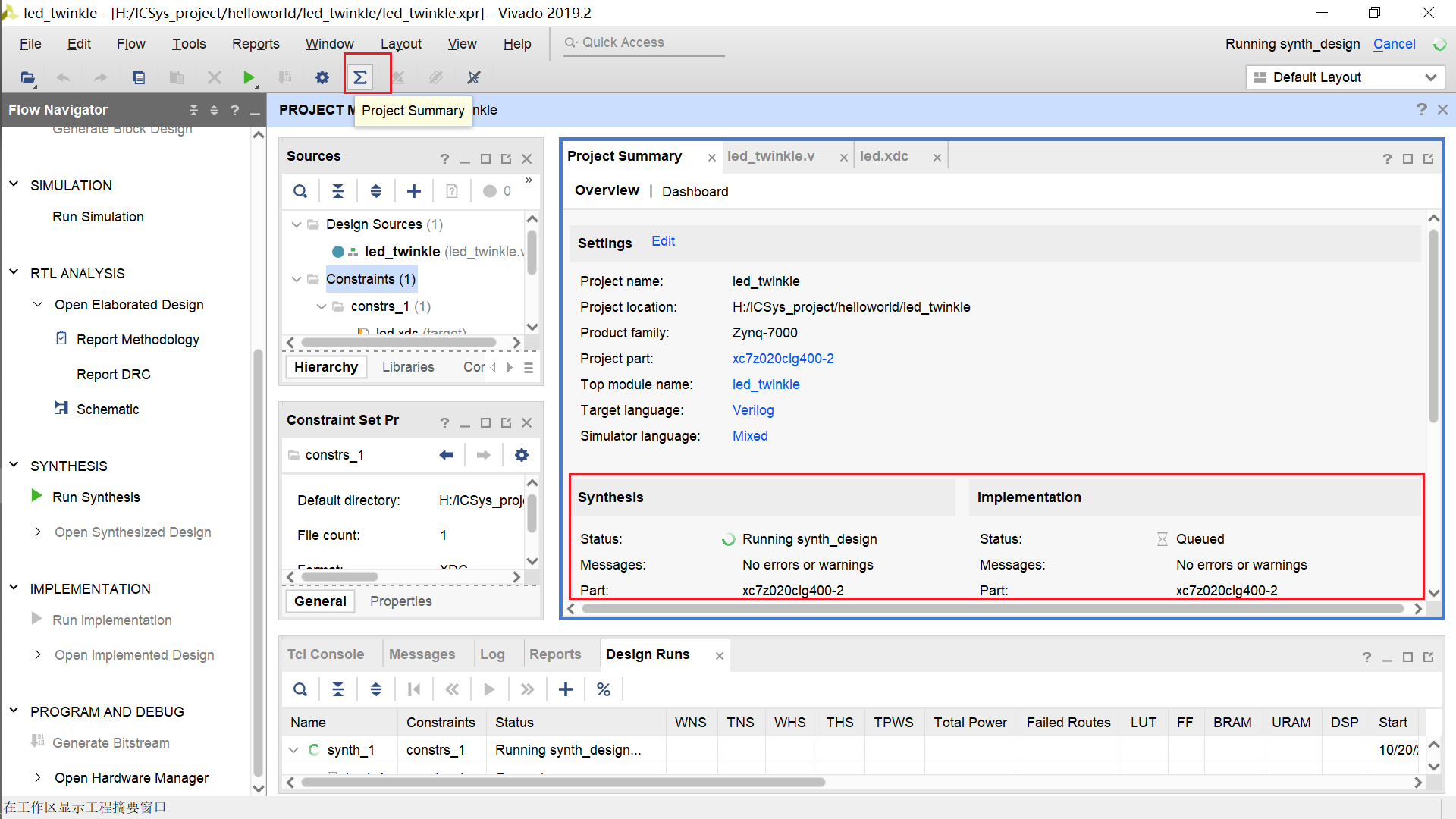

  3. 可以点击project summary查看进度
    图中在综合
    在这里插入图片描述

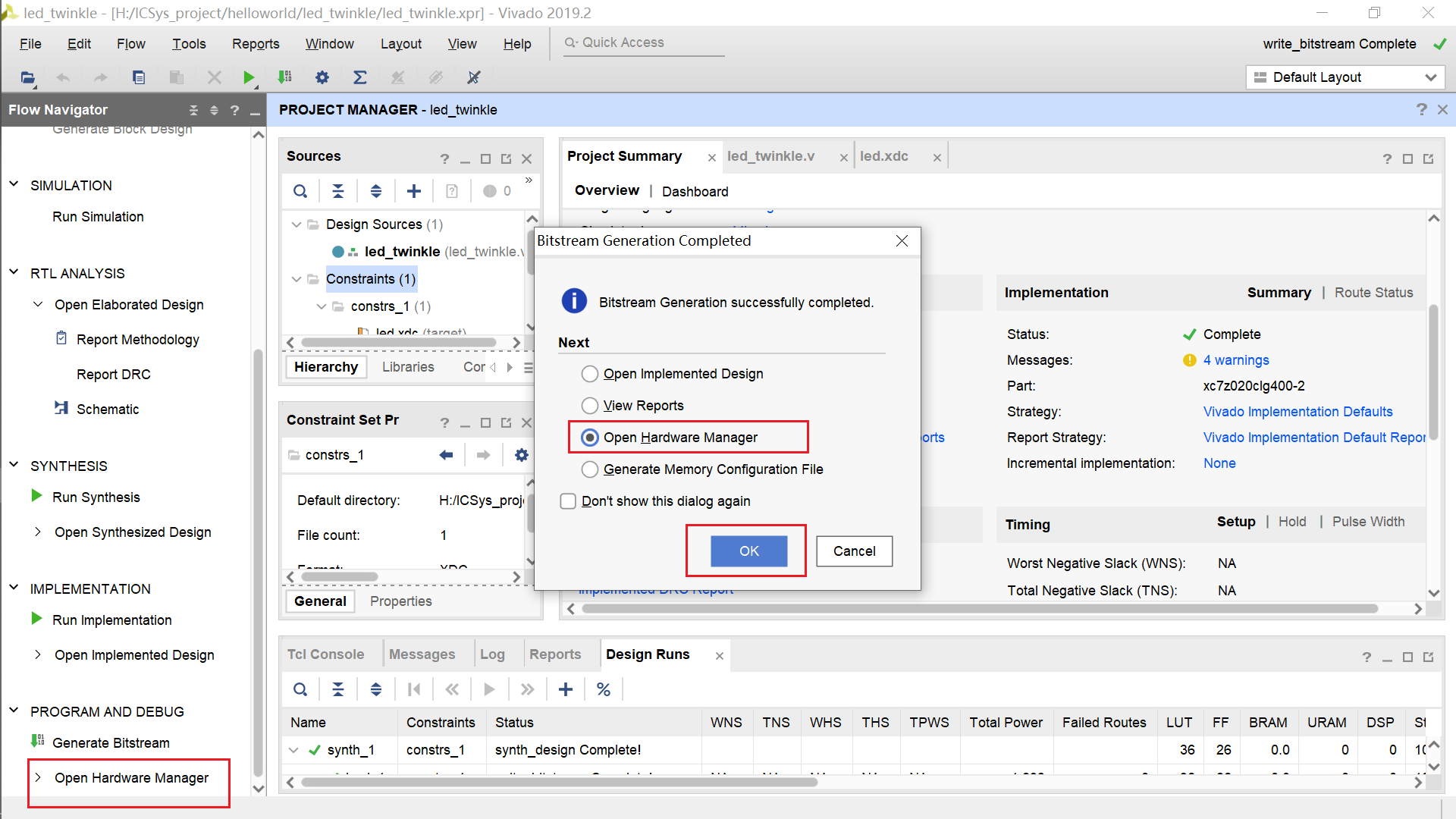

  4. 跑完了后会弹出以下框框
    选择选项3再按ok，或者直接按左边的按钮open hardware manager
    在这里插入图片描述

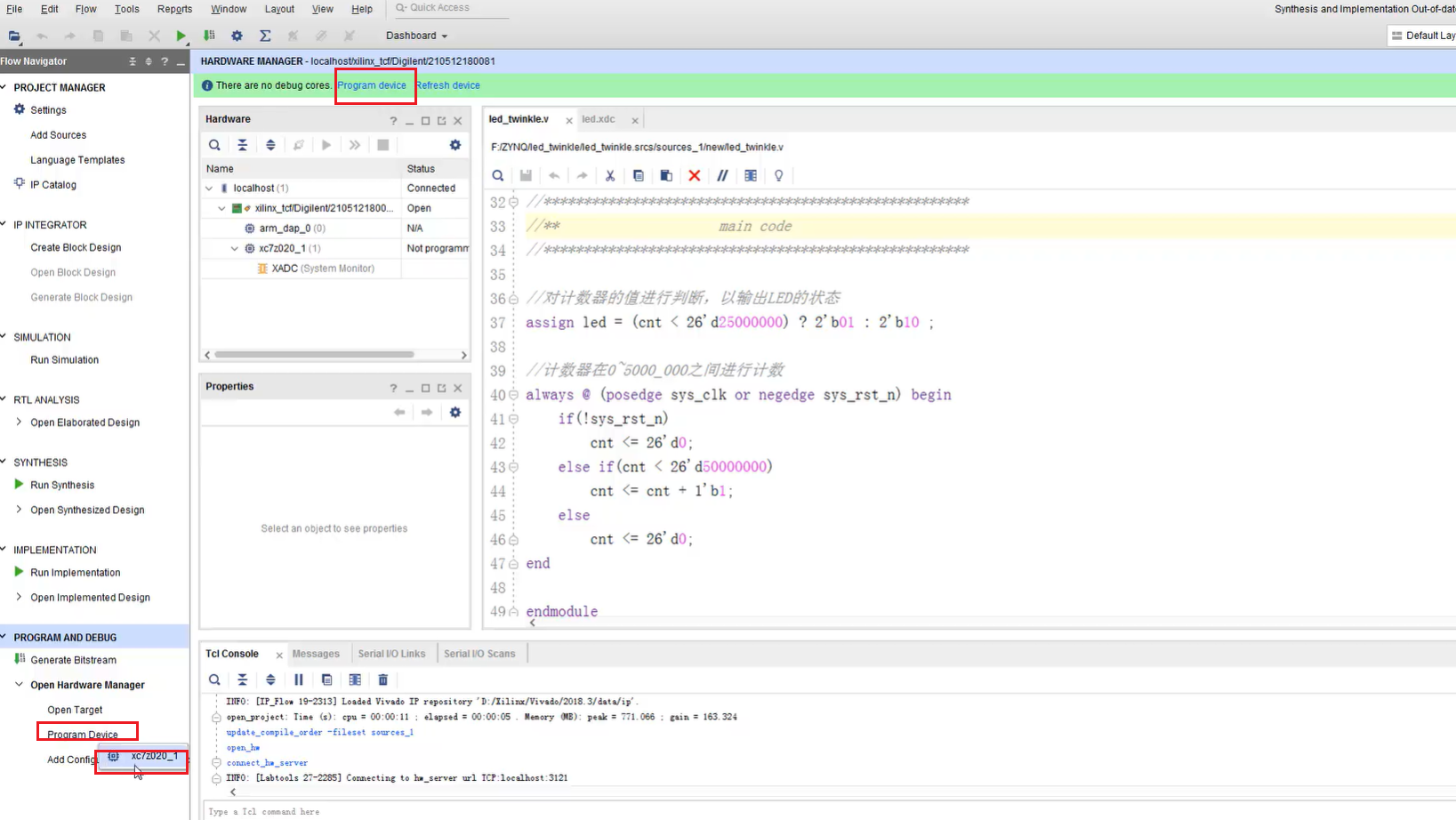

  5. 开发板上电连接电脑后选择program device 或者 左下角按钮
    在这里插入图片描述

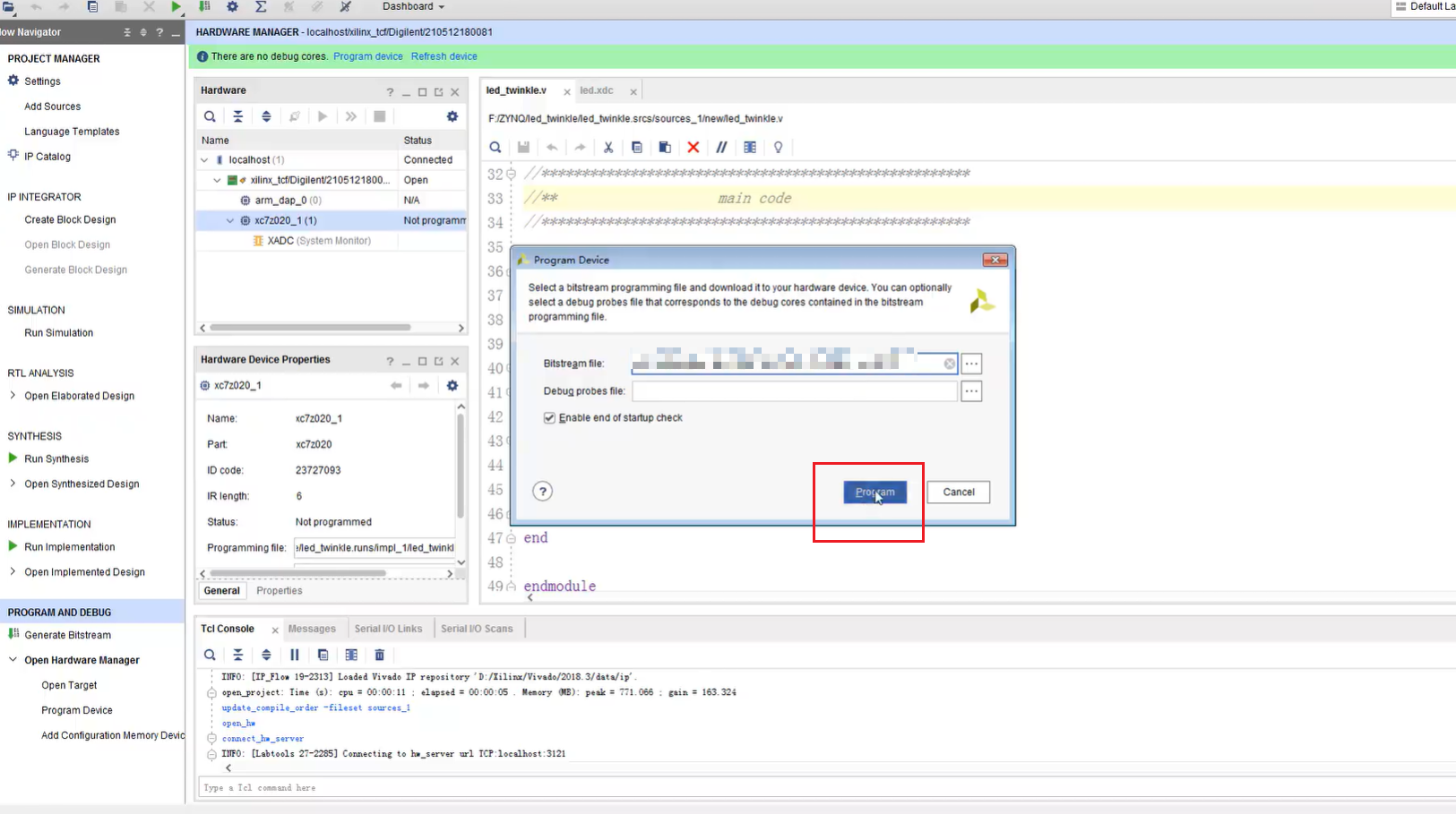

  6. 点击program
    在这里插入图片描述

  7. 验证成功

二、软件仿真

（一）步骤

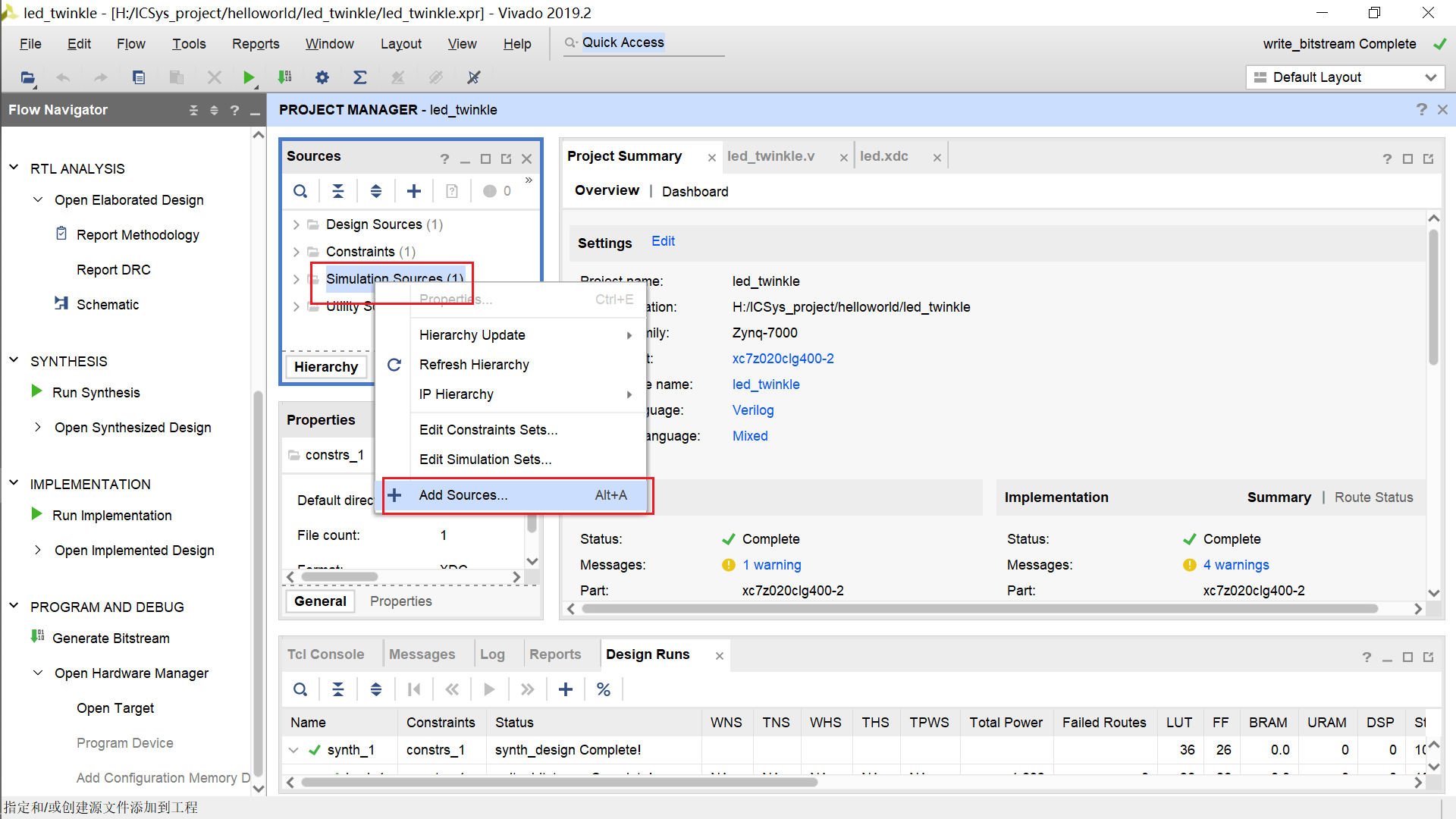

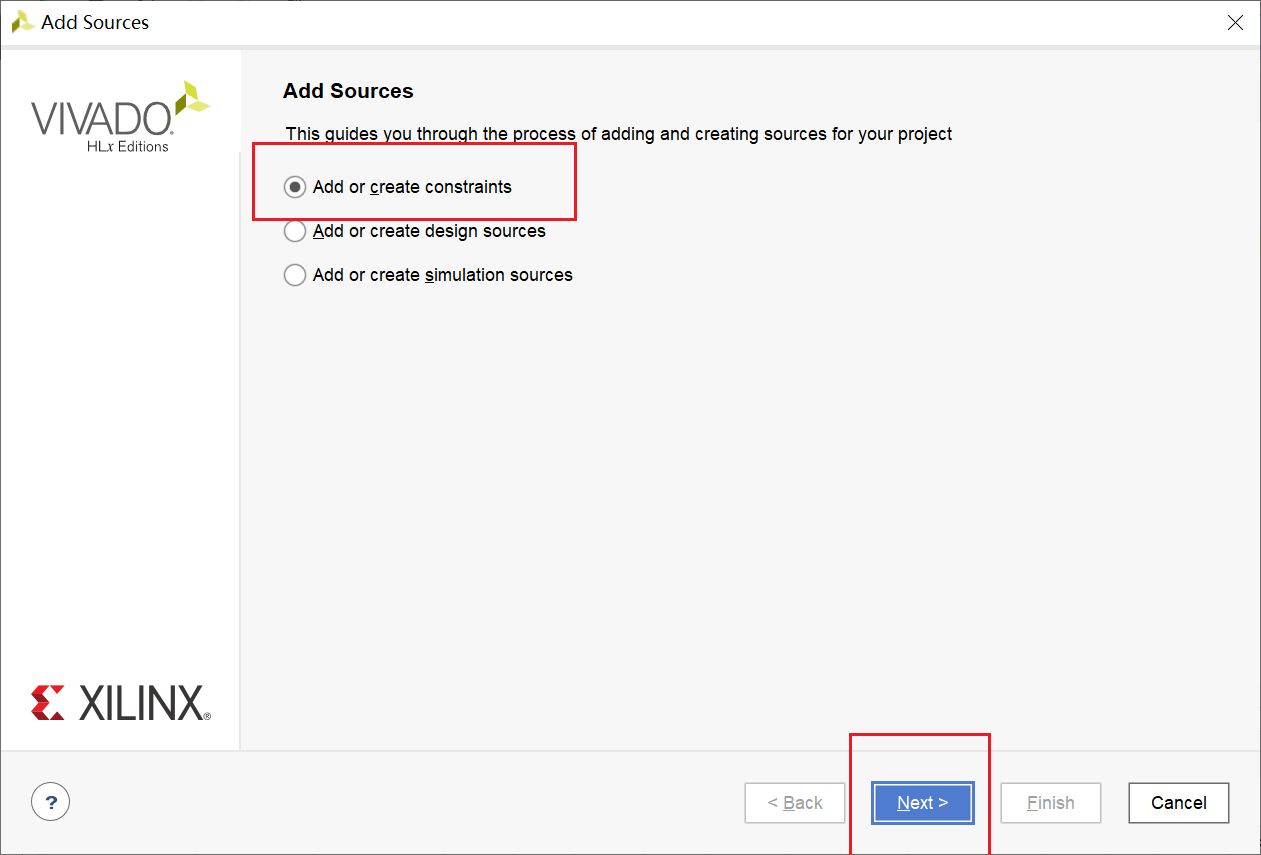

  1. 右键添加
    创建激励文件（testbench文件）
    在这里插入图片描述

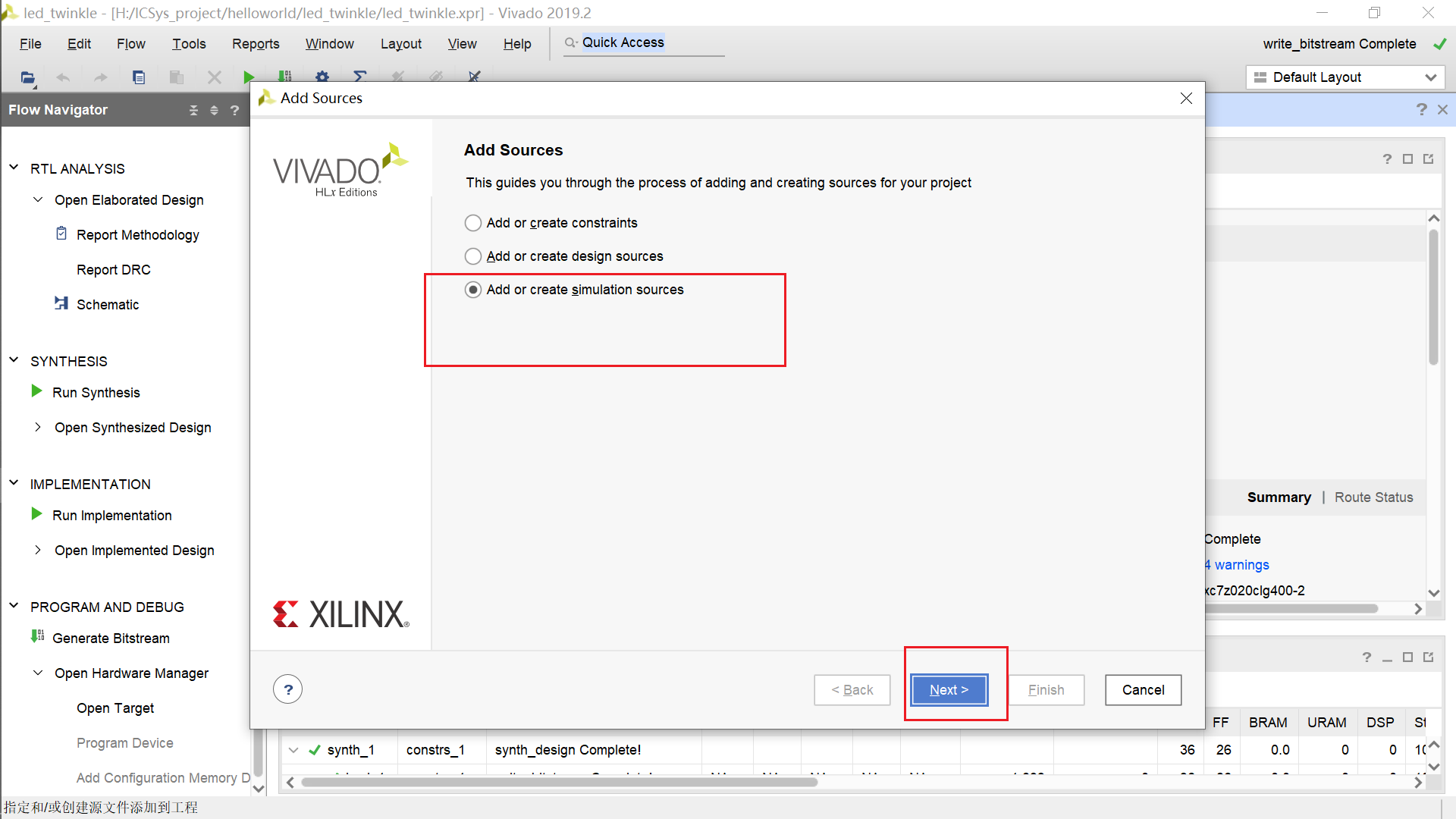

  2. next
    在这里插入图片描述

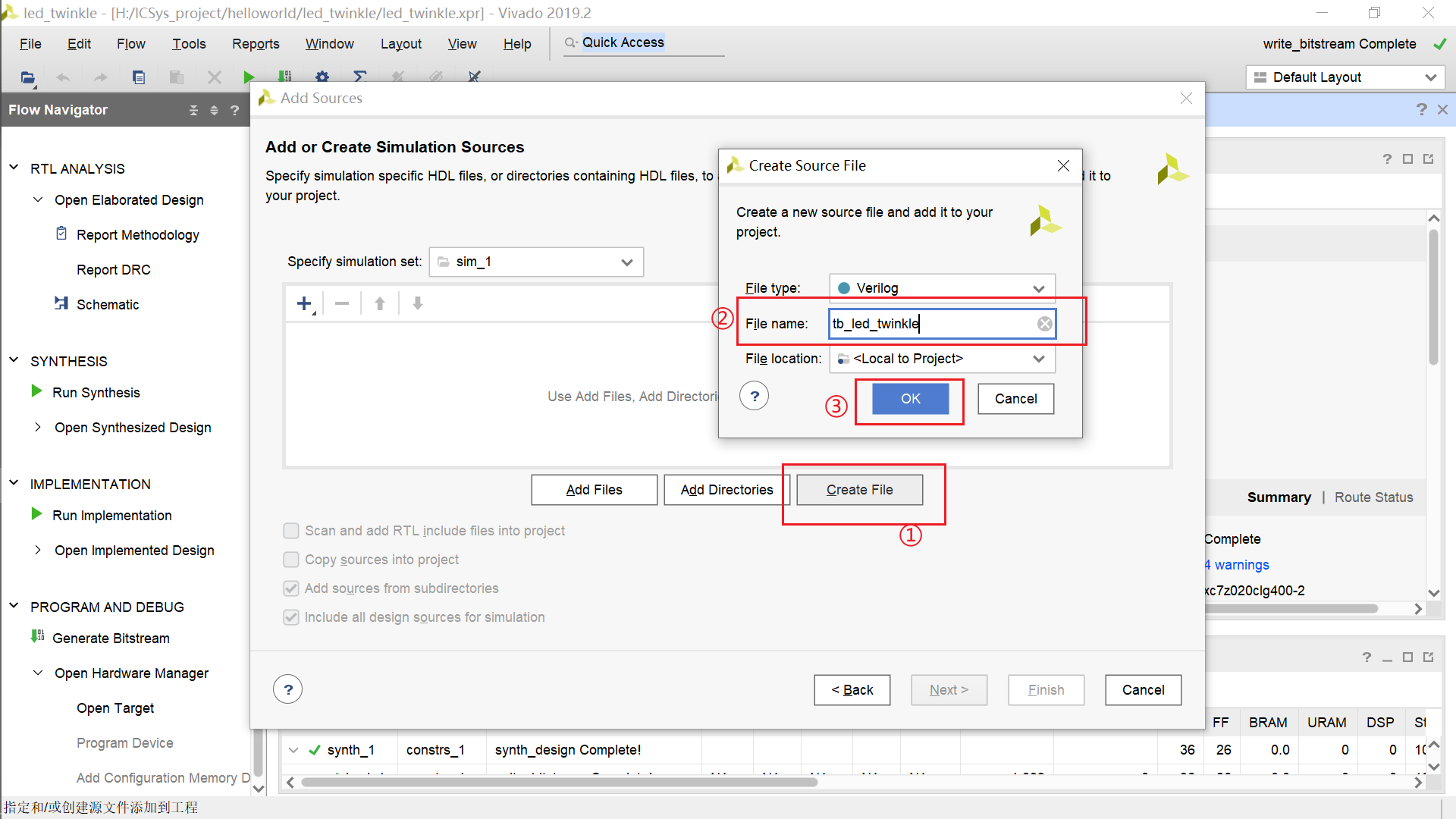

  3. 编辑名字
    在这里插入图片描述

  4. finish
    在这里插入图片描述

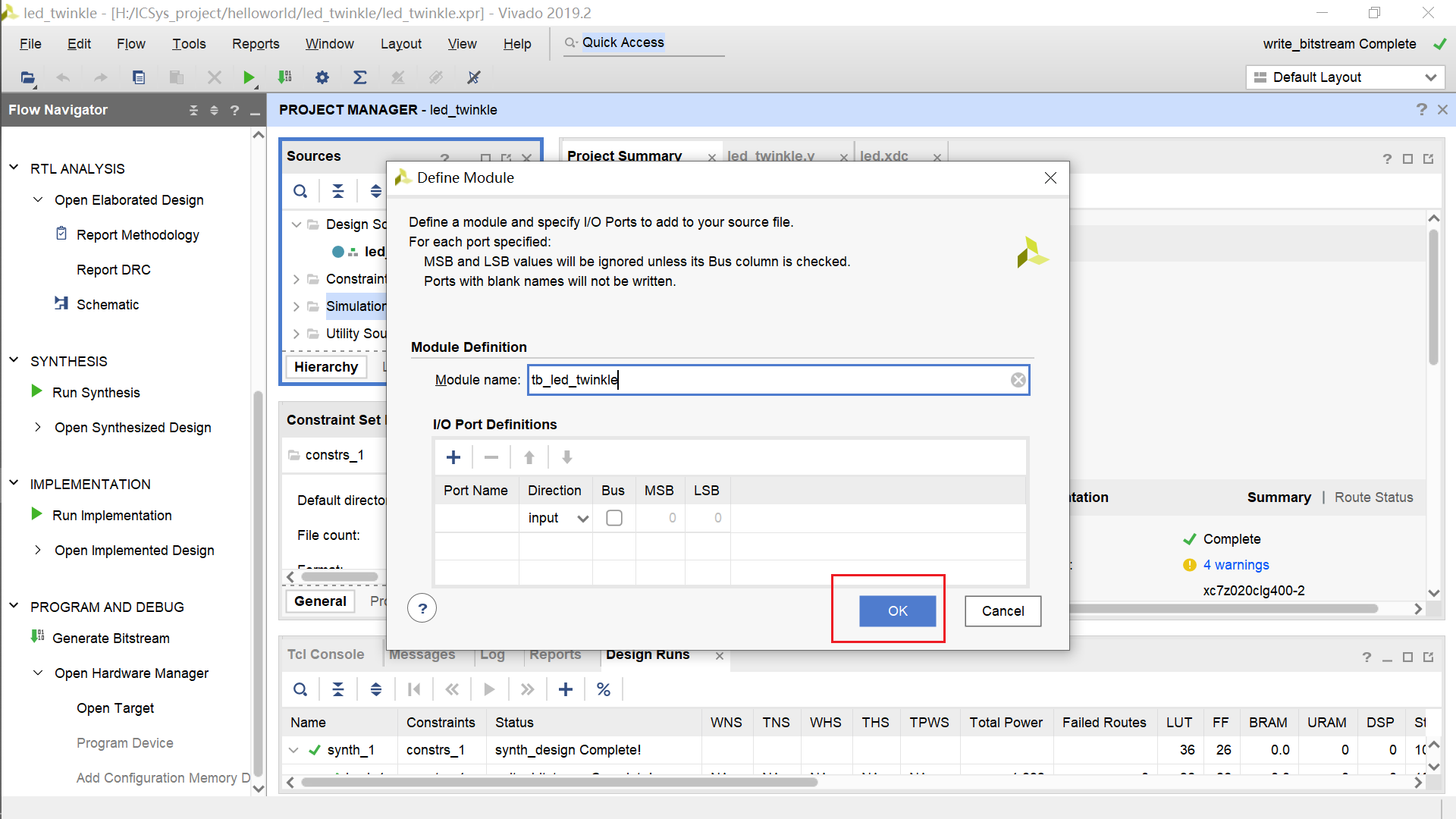

  5. ok
    在这里插入图片描述

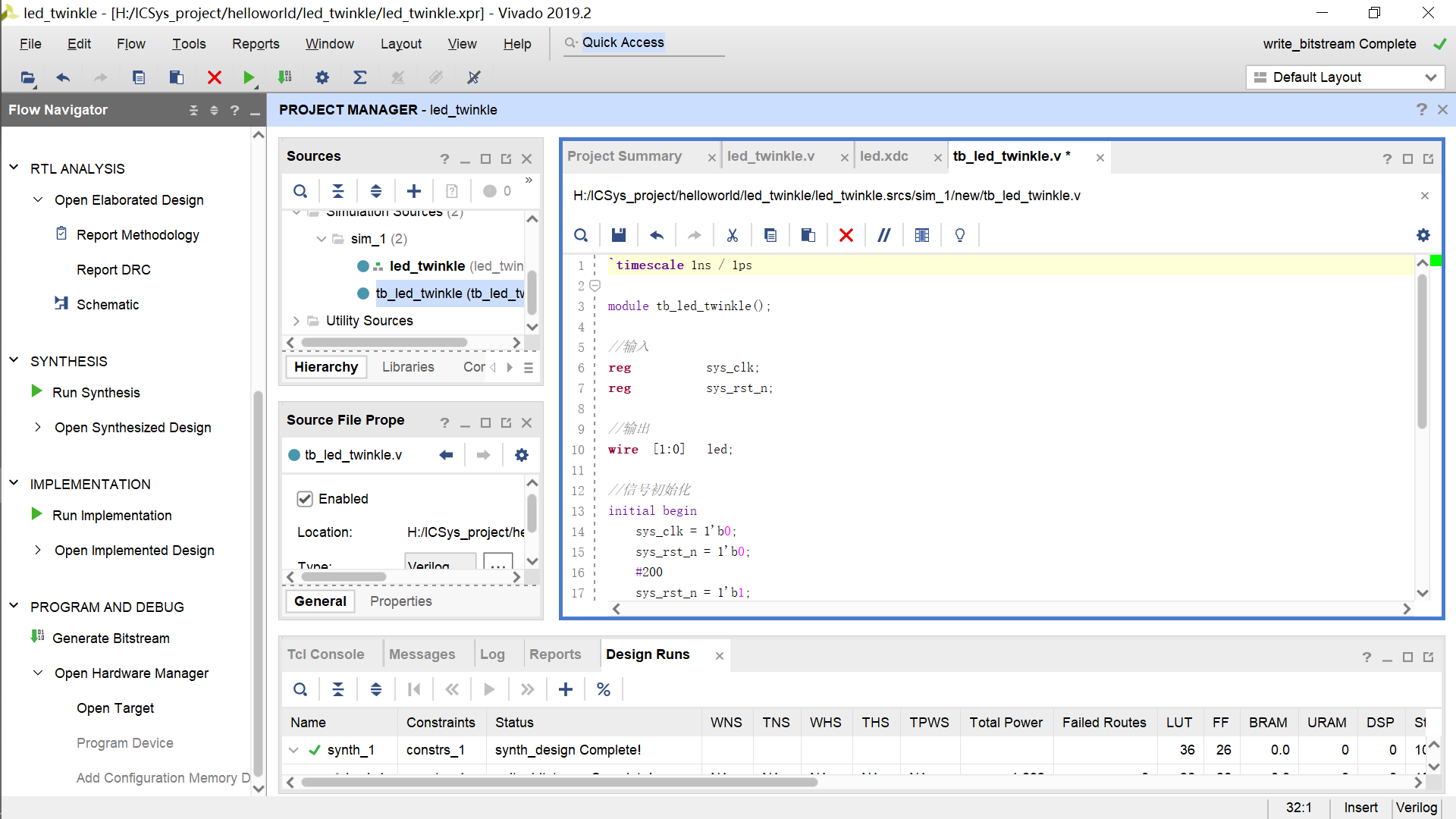

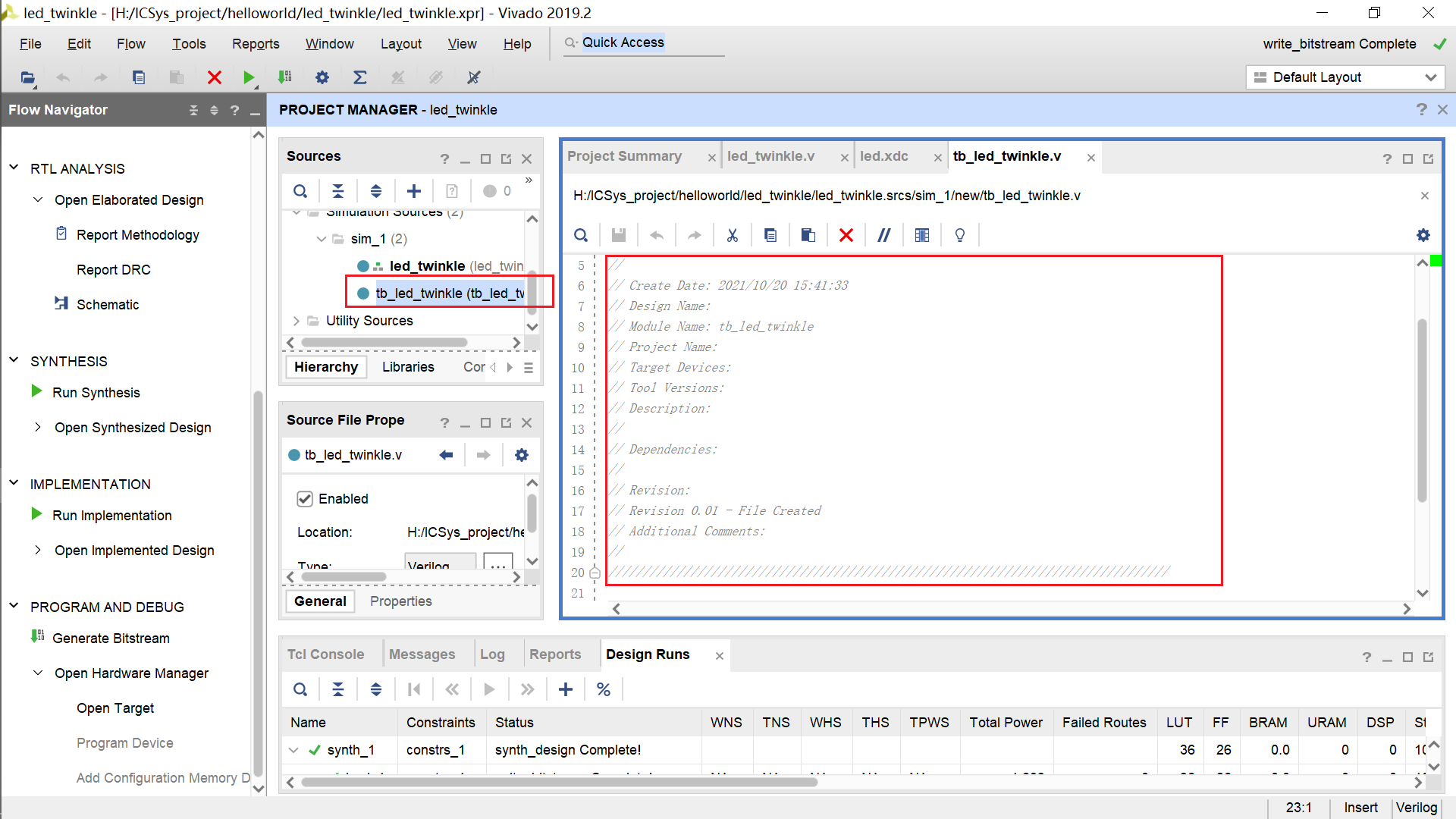

  6. 双击testbench文件，把自动生成的注释删去
    在这里插入图片描述

  7. 根据自己需求功能编写信号激励
    这里主要是时钟和复位信号
    在这里插入图片描述

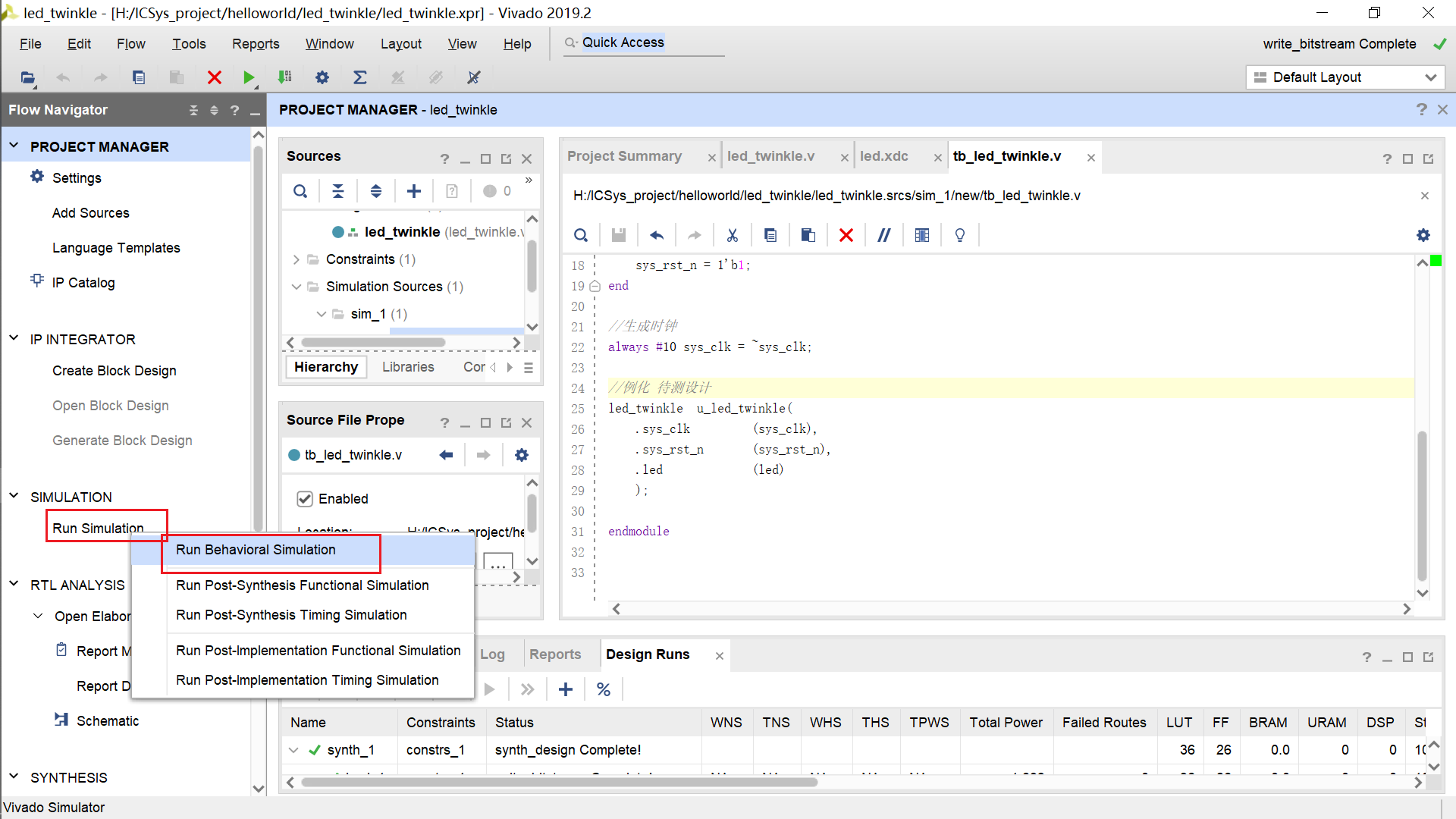

  8. 点击行为仿真
    在这里插入图片描述

结果：
在这里插入图片描述

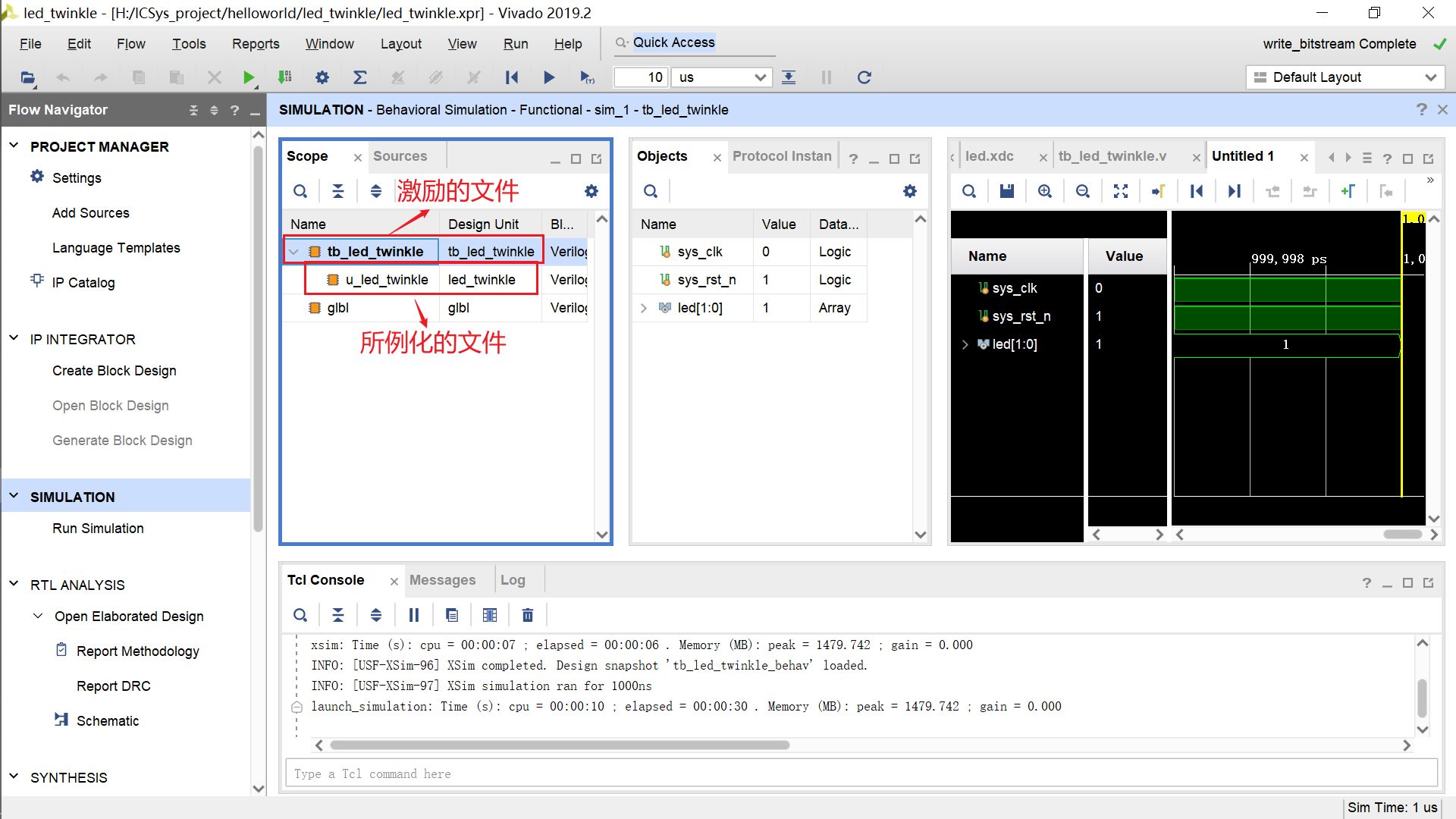

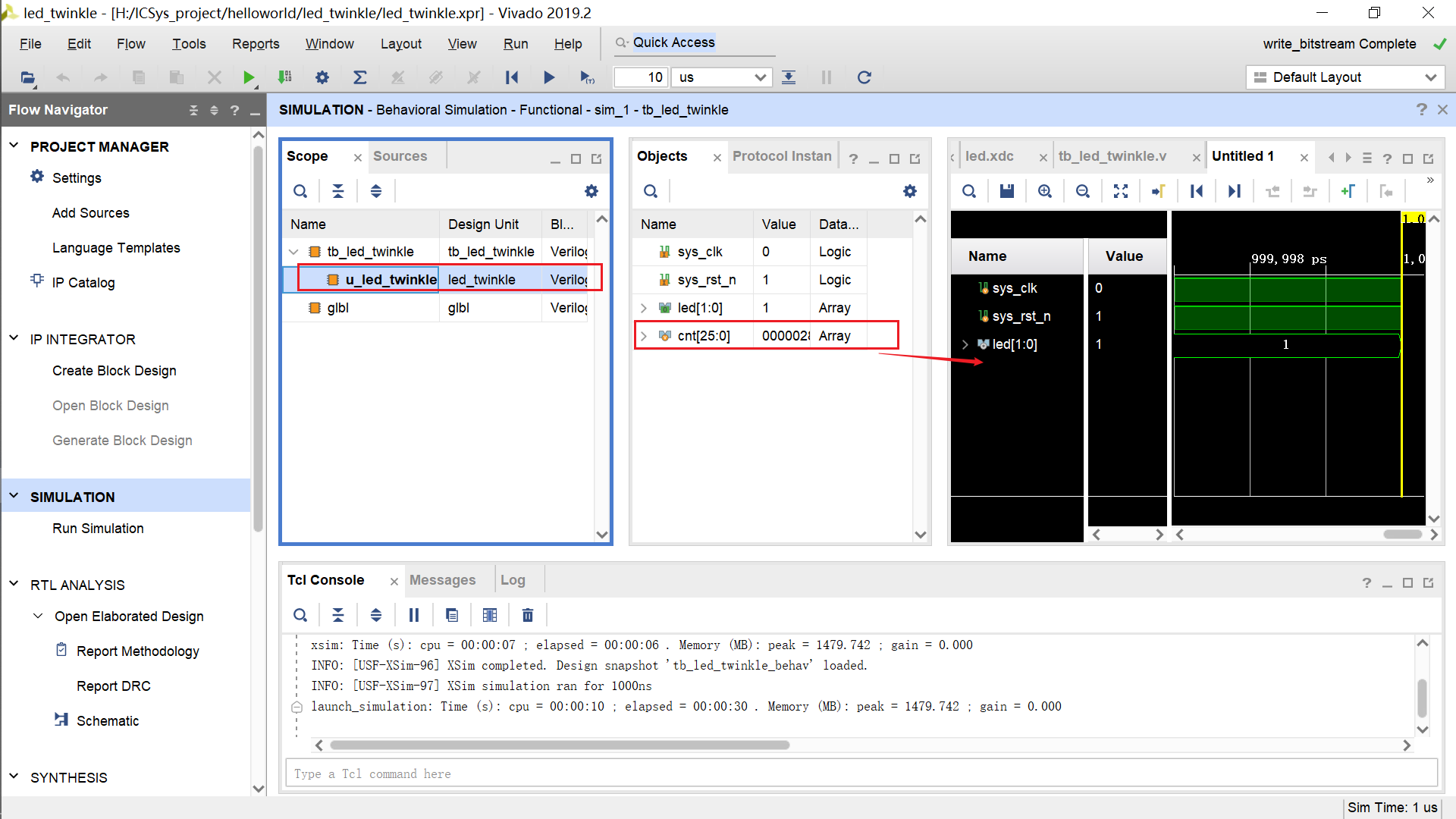

9. 点击所例化的文件，将cnt信号拖入信号栏
在这里插入图片描述
自行查看结果即可

（二）仿真界面指导

  1. 按钮指导：
    在这里插入图片描述

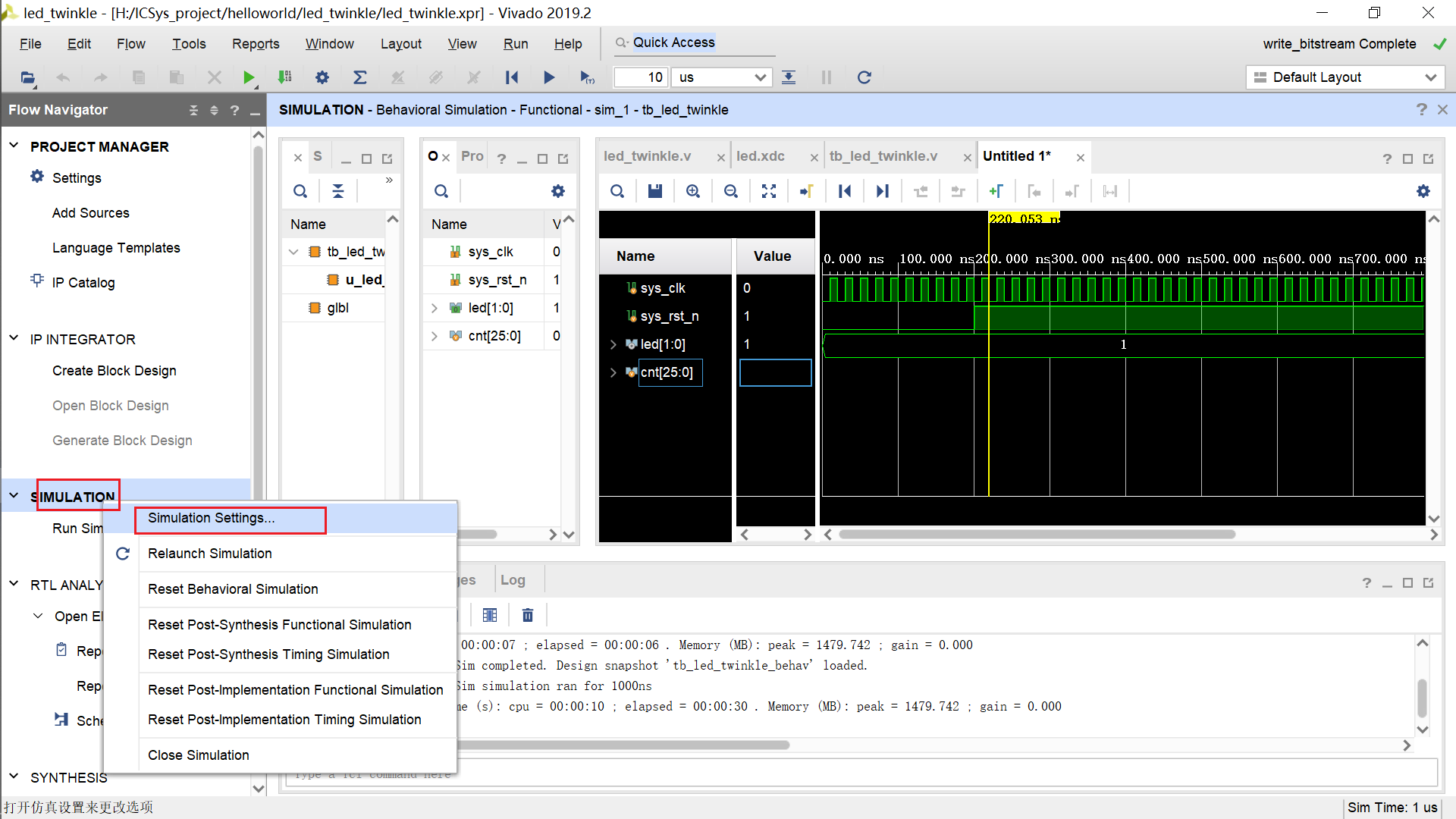

  2. 设置仿真时间
    在这里插入图片描述

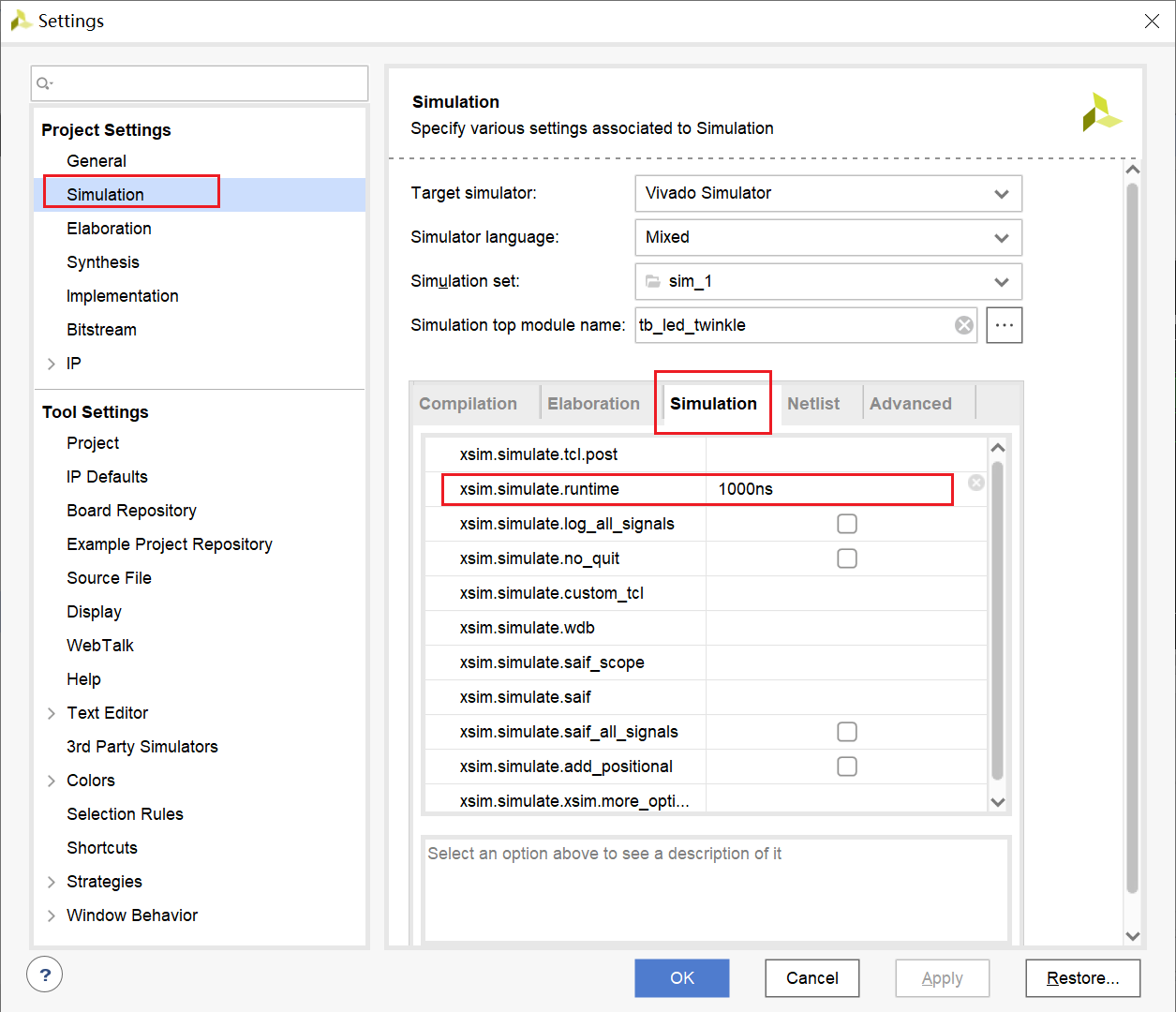

    这里默认打开后仿真1000ns，可以在这里修改
    在这里插入图片描述

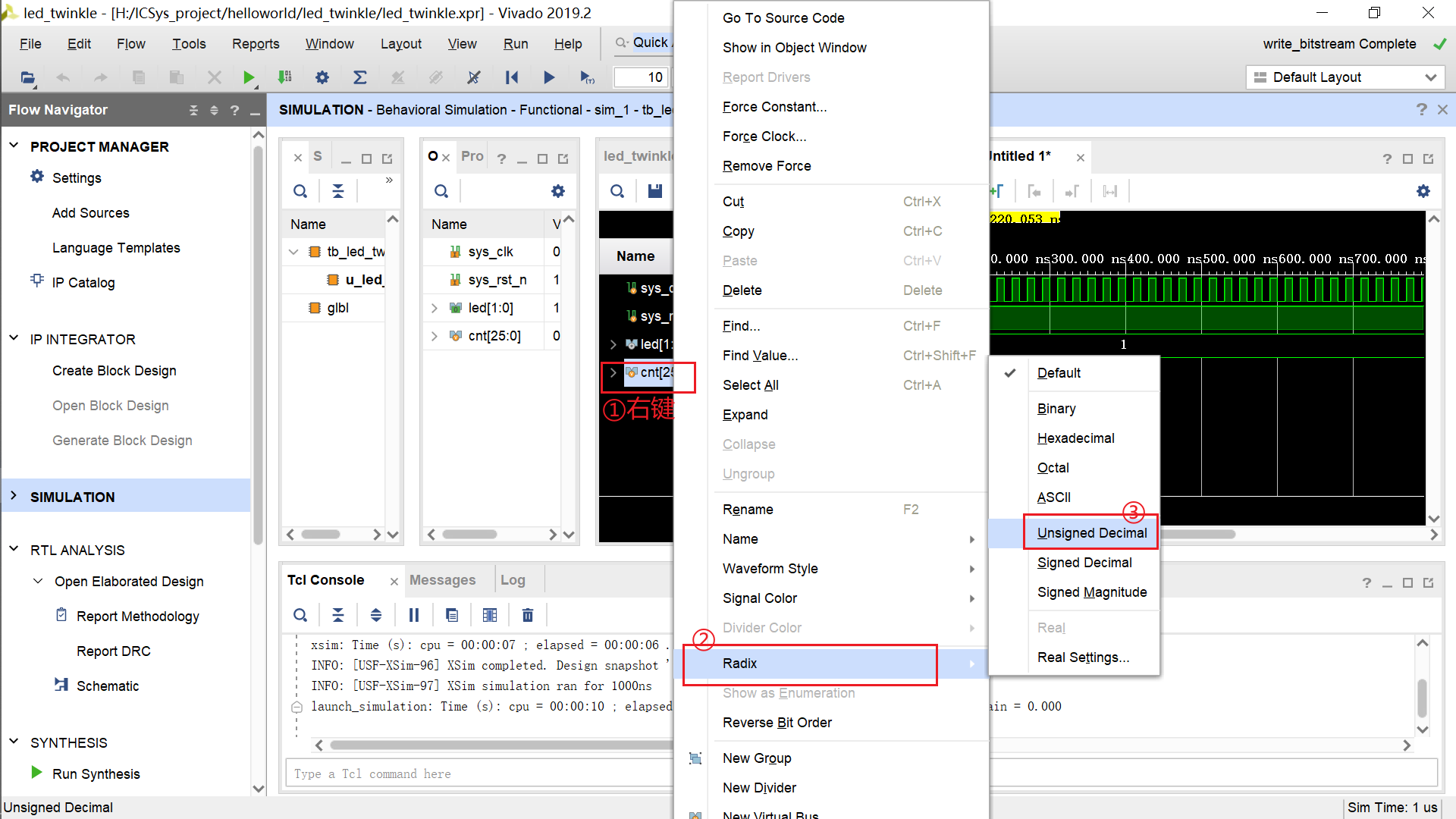

  3. 默认为显示十六进制，可以更改为十进制
    在这里插入图片描述

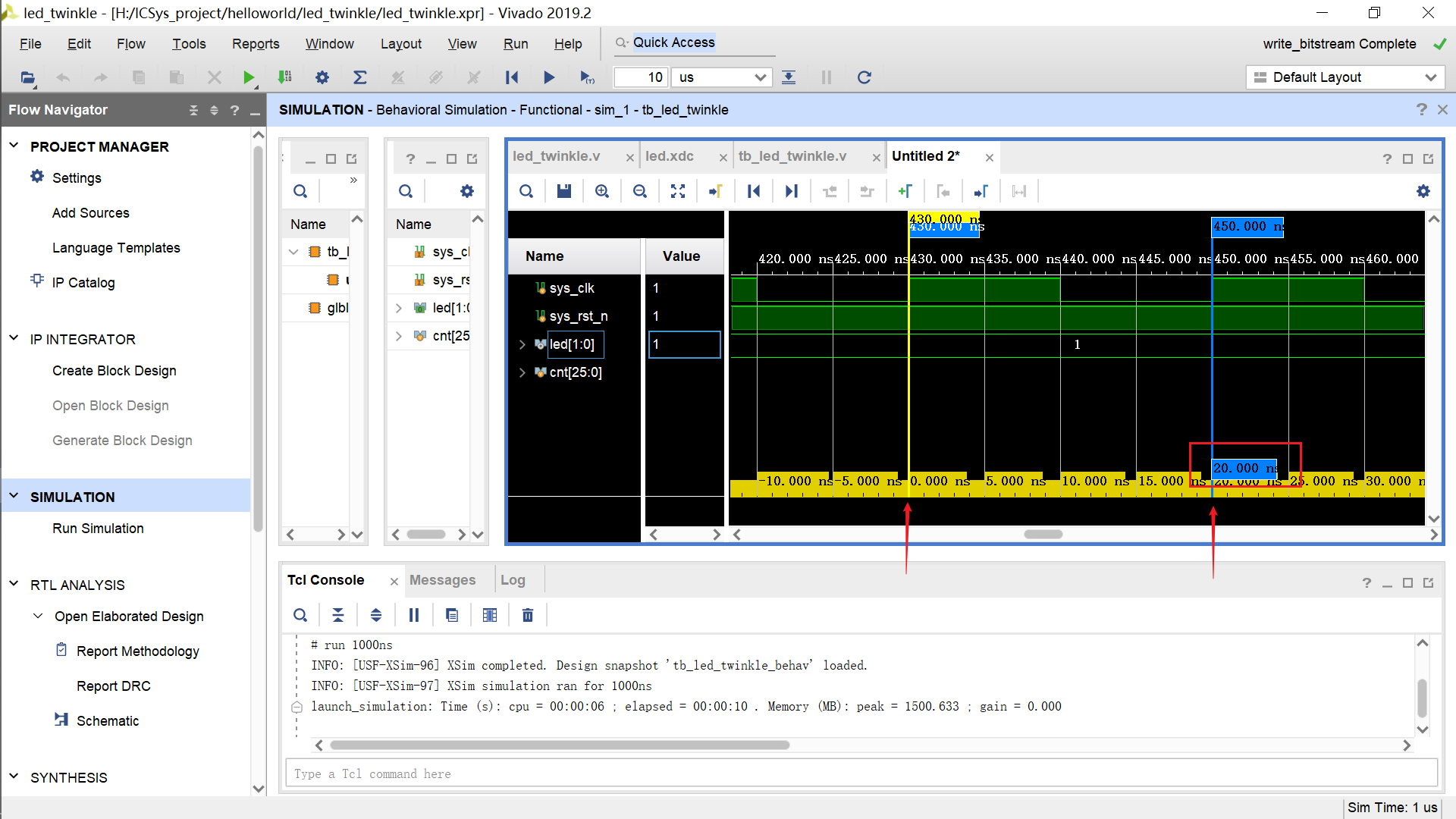

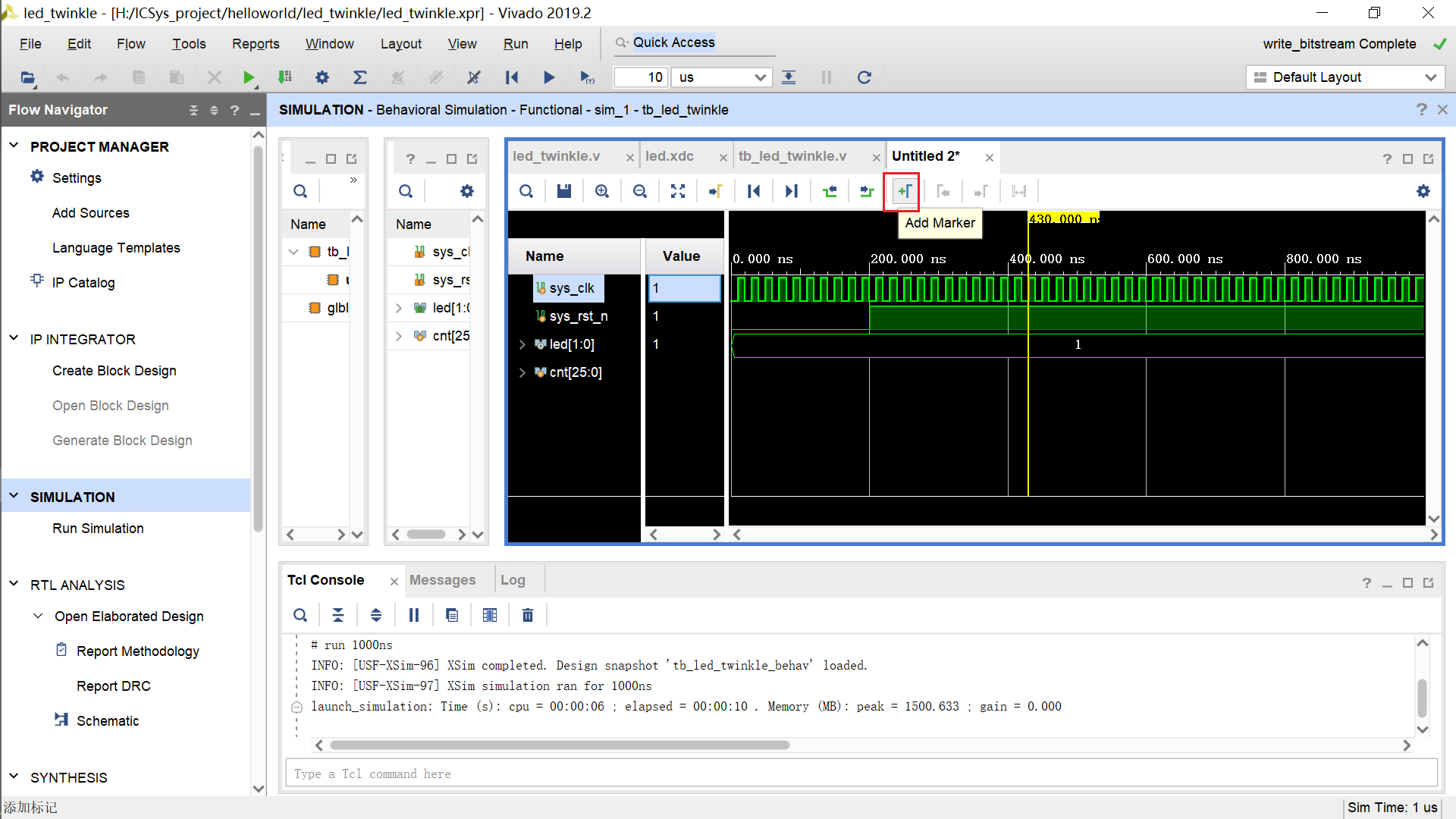

  4. 查看时钟周期
    间隔的两个上升沿分别add marker
    在这里插入图片描述
    单击左边蓝线，可见间隔为20ns，符合代码
    在这里插入图片描述

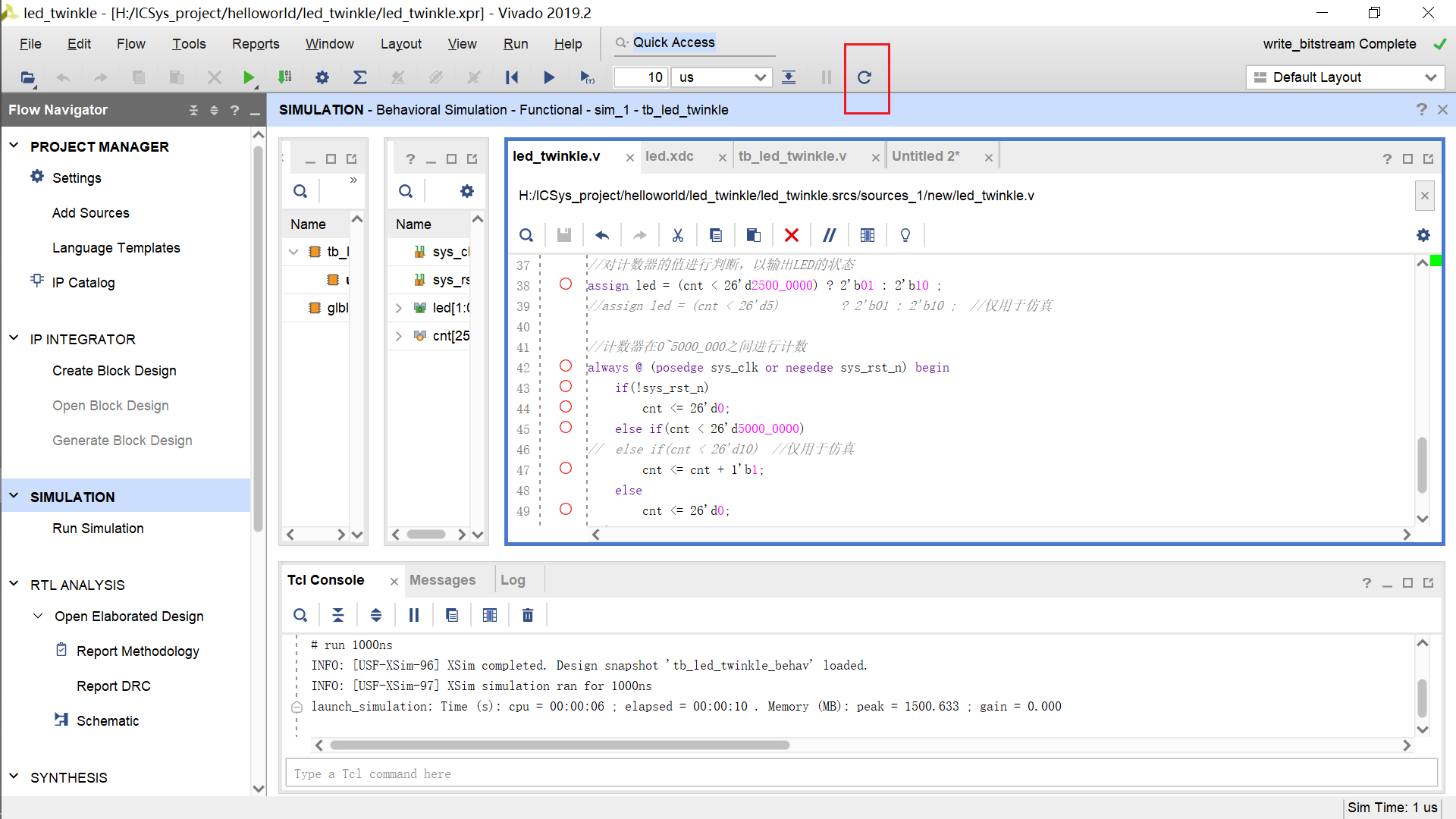

  5. 注意的是
    代码定义的计数器的值太大，这里只仿真1000ns，如果要跑仿真实际结果，需要很长时间，所以要么就等待，要么就修改计数器的值来模拟即可。

改完代码直接保存，并且relunch即可
在这里插入图片描述

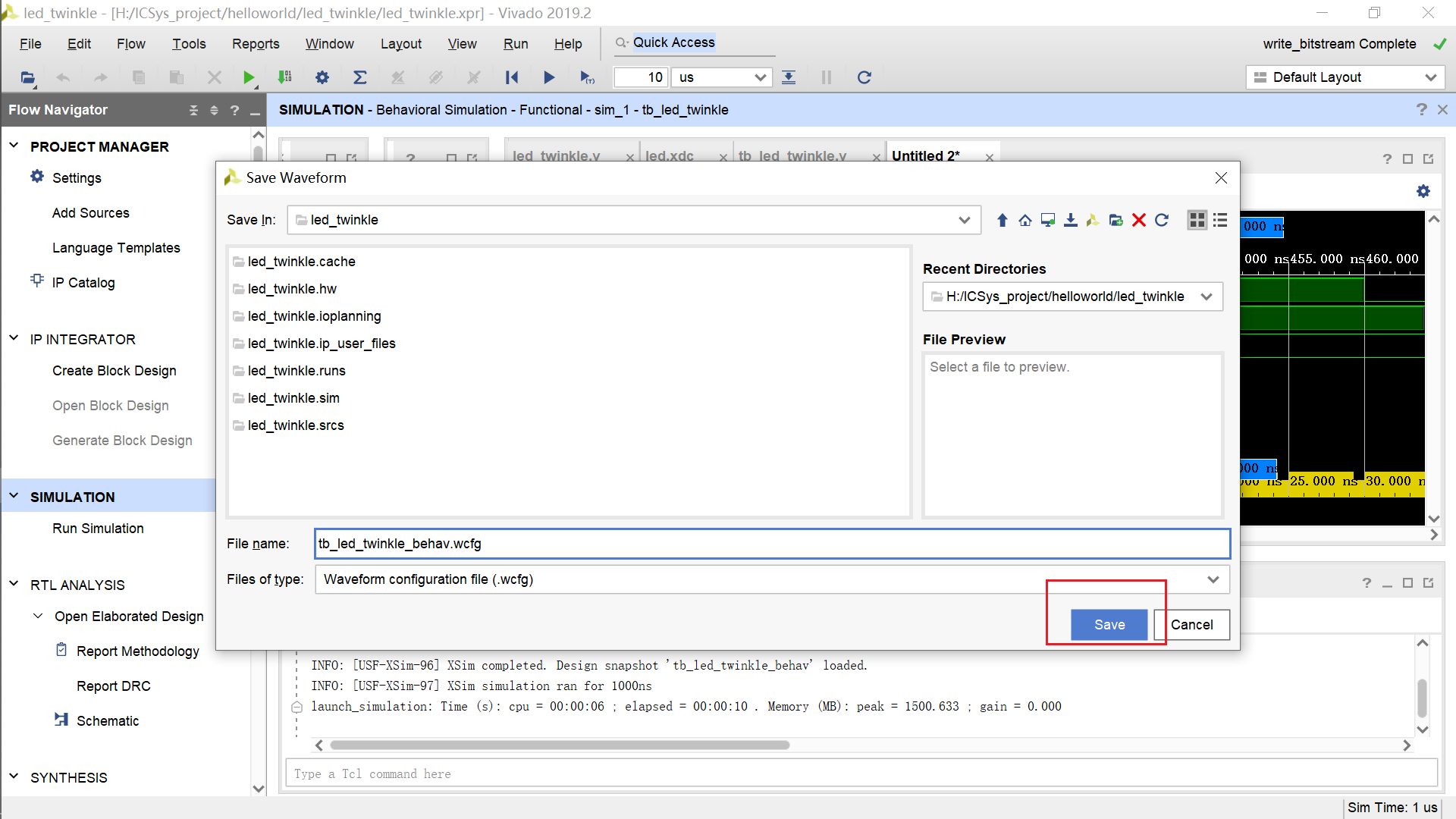

  1. 保存波形文件
    ctrl+s 保存即可
    在这里插入图片描述
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39589455/article/details/120865557
