[课程实验]:以太网链路层帧格式分析_以太网链路层帧格式分析实验_beglage的博客-程序员宅基地

技术标签: wireshark  课程实验

目录



实验目的

实验内容

实验过程

对ICMP 报文进行具体分析

抓取的数据包的相关信息

观察 Ethernet II 数据帧的内容。

观察 IP 数据包的内容。

观察 ICMP 数据包内容。

实验结果

实验体会


实验目的

         分析Ethernet V2标准规定的MAC层帧结构,了解IEEE802.3标准规定的MAC层帧结构和TCP/IP的主要协议和协议的层次结构。

实验内容

1.在PC机上运行WireShark截获报文,在显示过滤器中输入ip.addr==(本机IP地址)。

2.使用cmd打开命令窗口,执行“ping 旁边机器的IP地址”。

3.对截获的报文进行分析:

   (1)列出截获报文的协议种类,各属于哪种网络?

   (2)找到发送消息的报文并进行分析,研究主窗口中的数据报文列表窗口和协议树窗口信息。

实验过程

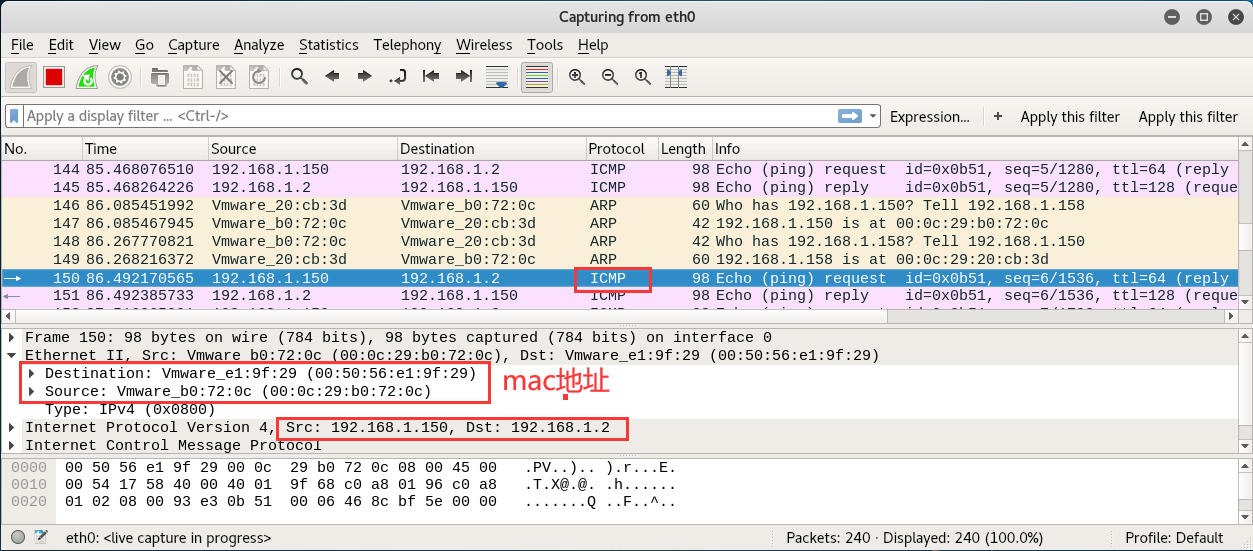

Ping 测试IP为192.168.1.2 主机,连通,在wireshark 中捕获ICMP 数据包

对ICMP 报文进行具体分析

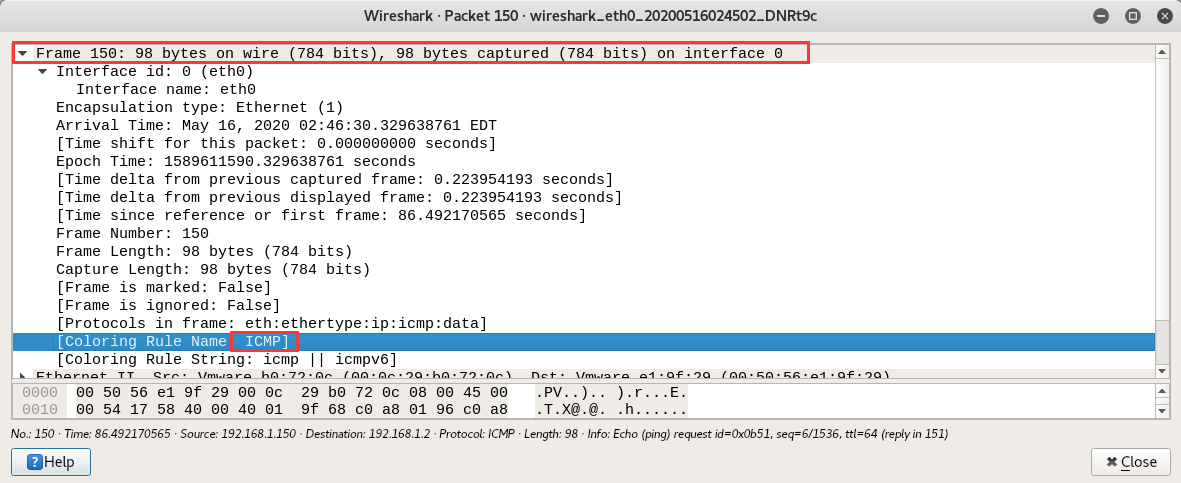

抓取的数据包的相关信息

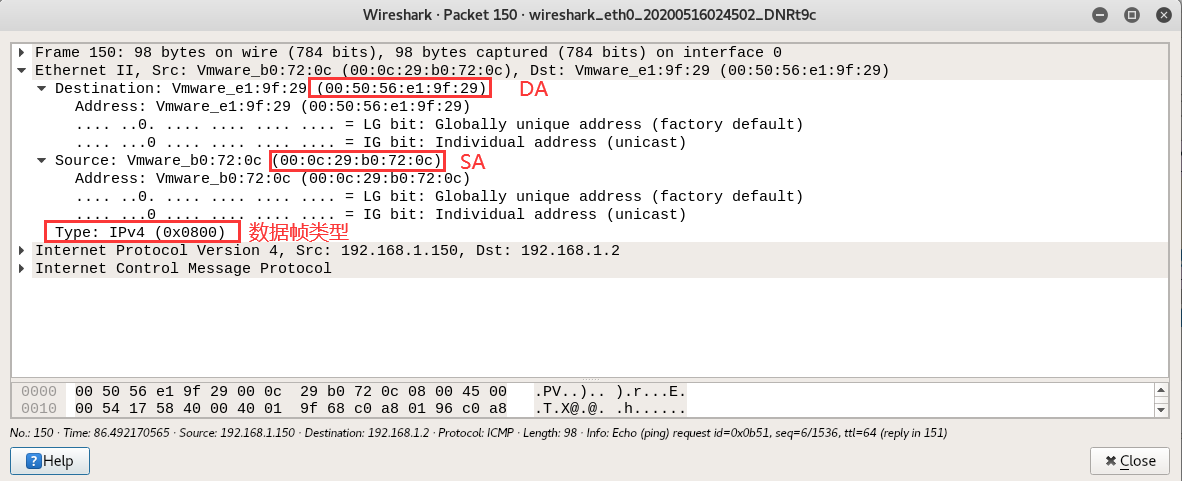

观察 Ethernet II 数据帧的内容。

Ethernet II数据帧结构:DA SA Type Data FCS

Data: 数据载荷。
FCS: 该字段有 4 个字节,表示帧校验序列,用于校验帧是否出错。该字段内容已被网络设备滤去,抓包软件已无法获取。

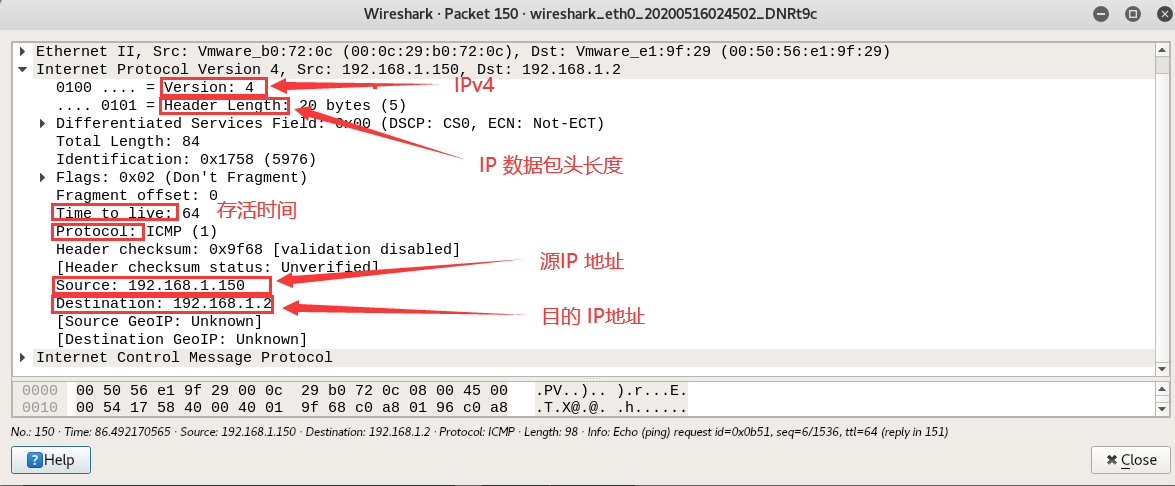

观察 IP 数据包的内容。

观察 ICMP 数据包内容。

Type: 该字段有 1 个字节,表示特定类型ICMP 报文。
Code: 该字段有 1 个字节,进一步细分 ICMP 的类型。如上图所示,Type 的值为 8Code 的值为 0,表示回显请求。
Checksum: 该字段有 2 个字节,表示校验和。
Identifier: 该字段有 2 个字节,用于匹配 Request/Reply 的标识符。
Data: 数据载荷。

  • 实验结果

此报文类型

ICMP

此报文的基本信息(数据报文列表窗口中的Information项的内容)

    Echo (ping) request  id=0x0b51, seq=6/1536, ttl=64 (reply in 151)

Ethernet II协议树中

Source字段值

(00:0c:29:b0:72:0c)



Destination字段值

(00:50:56:e1:9f:29)

Internet Protocol协议树中

Source字段值

192.168.1.150



Destination字段值

192.168.1.2

Internet Control Message Protocol协议树中

Type字段值

Type 8 (Echo (ping) request)



Data字段值

Data:8f07050000000000101112131415161718191a1b1c1d1e1f...

  • 实验体会

         通过分析Ethernet V2标准规定的MAC层帧结构,了解了IEEE802.3标准规定的MAC层帧结构和TCP/IP的主要协议和协议的层次结构。


参考文献:

https://www.cnblogs.com/huey/p/4820998.html
