R-CPU 设计实验
实验内容
选以下4种系统结构之一，设计一个MIPS单周期R-CPU
（1）不带状态寄存器，8条指令
（2）带状态寄存器，8条指令
（3）不带状态寄存器，9条指令（多了sll）
（4）带状态寄存器，9条指令（多了sll）
本文选取第4种结构进行设计
具体步骤
- 修改寄存器堆模块，以使$0 内容恒置全零，只读。
- 根据所选指令系统，修改ALU模块
- 编写测试的汇编程序，准备验收文档（汇编、机器代码、结果）
- 设计取指令模块 用IP核重新设计(建议）
- 设计R-CPU主模块，完成各部件连接和指令译码控制单元的实现。
- 编写仿真测试代码，仿真验收

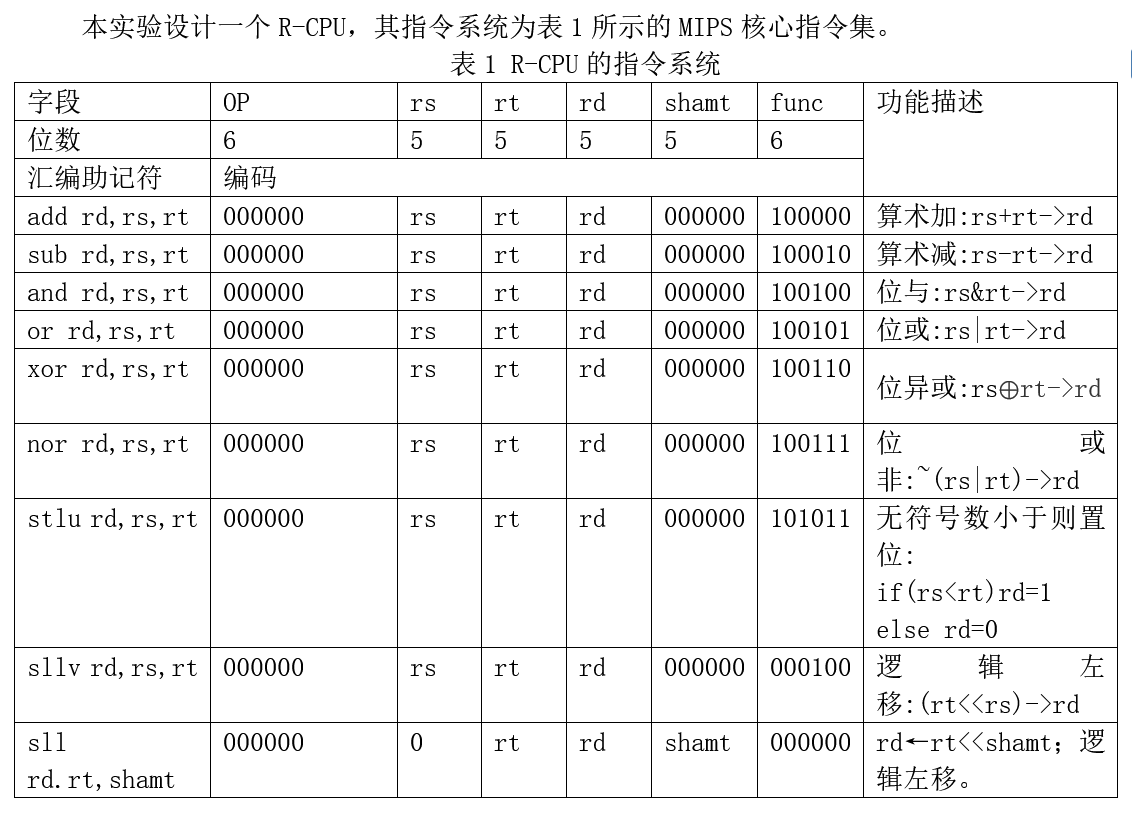

实验原理

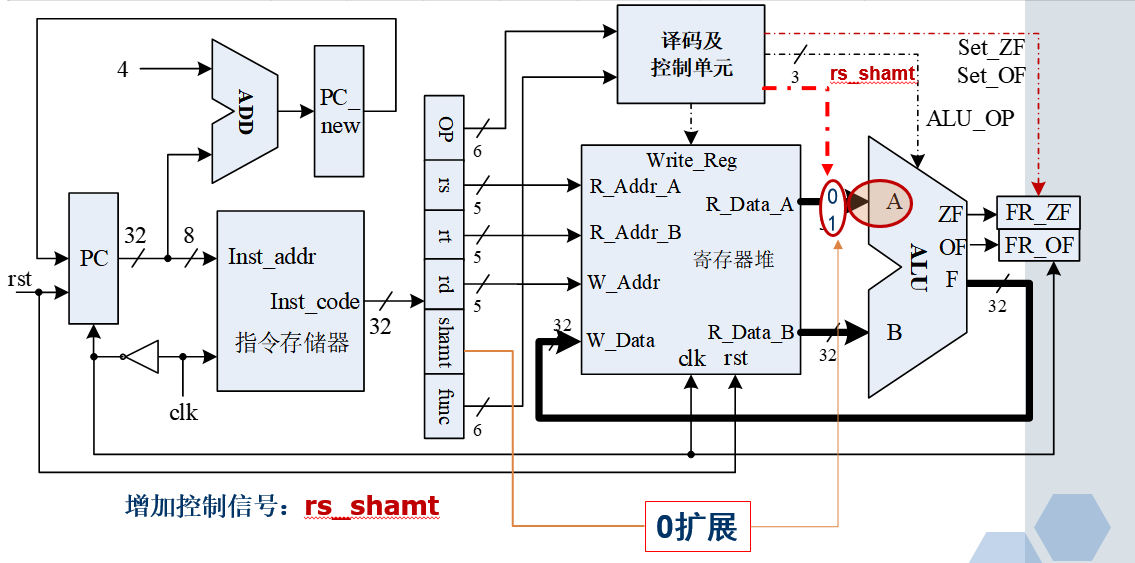

实验流程图

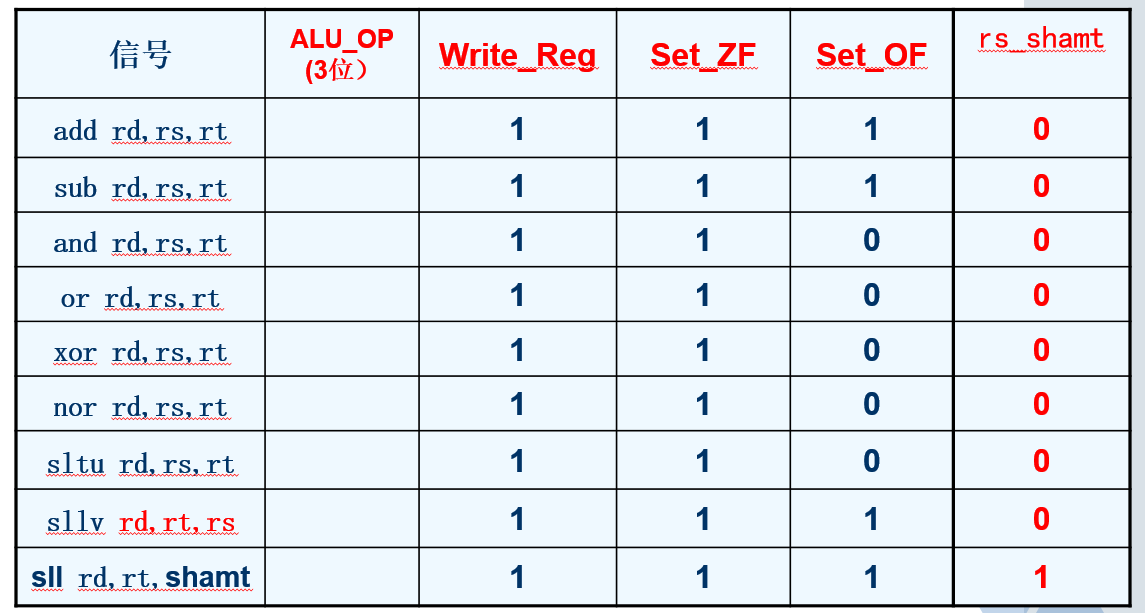

R型指令的控制信号
汇编指令与.coe文件
| 地址 | 机器代码 | 汇编指令 | 执行结果 |
|---|---|---|---|
| [0x00400000] | 0x00004827 | nor $9, $0, $0 | R9 (t1) = ffffffff |
| [0x00400004] | 0x0009502b | sltu $10, $0, $9 | R10 (t2) = 00000001 |
| [0x00400008] | 0x012a5822 | sub $11, $9, $10 | R11 (t3) = fffffffe |
| [0x0040000c] | 0x012b6022 | sub $12, $9, $11 | R12 (t4) = 00000001 |
| [0x00400010] | 0x014c6820 | add $13, $10, $12 | R13 (t5) = 00000002 |
| [0x00400014] | 0x01a97004 | sllv $14, $9, $13 | R14 (t6) = fffffffc |
| [0x00400018] | 0x01ad7804 | sllv $15, $13, $13 | R15 (t7) = 00000008 |
| [0x0040001c] | 0x01eac020 | add $24, $15, $10 | R24 (t8) = 00000009 |
| [0x00400020] | 0x030bc825 | or $25, $24, $11 | R25 (t9) = ffffffff |
| [0x00400024] | 0x01798826 | xor $17, $11, $25 | R17 (s1) = 00000001 |
| [0x00400028] | 0x01d89024 | and $18, $14, $24 | R18 (s2) = 00000008 |
| [0x0040002c] | 0x02299820 | add $19, $17, $9 | R19 (s3) = 00000000 |
| [0x00400030] | 0x0253a025 | or $20, $18, $19 | R20 (s4) = 00000008 |
| [0x00400034] | 0x01b1a804 | sllv $21, $17, $13 | R21 (s5) = 00000004 |
| [0x00400038] | 0x02b1b004 | sllv $22, $17, $21 | R22 (s6) = 00000010 |
| [0x0040003c] | 0x016eb820 | add $23, $11, $14 | R23 (s7) = fffffffa |
| [0x00400040] | 0x0009f880 | sll $31, $9, 2 | R31 (ra) = fffffffc |
.coe文件内容
memory_initialization_radix=16;
memory_initialization_vector=00004827,0009502b,012a5822,012b6022,014c6820,01a97004,01ad7804,01eac020,030bc825,01798826,01d89024,02299820,0253a025,01b1a804,02b1b004,016eb820,0009f880,00000820,00010fff,20006789,ffff0000,0000ffff,88888888,99999999,aaaaaaaa,bbbbbbbb,12345678,23456789,3456789a,456789ab,56789abc,6789abcd,00000820,00632020,00010fff,20006789,ffff0000,0000ffff,88888888,99999999,aaaaaaaa,bbbbbbbb,12345678,23456789,3456789a,456789ab,56789abc,6789abcd,00000820,00632020,00010fff,20006789,ffff0000,0000ffff,88888888,99999999,aaaaaaaa,bbbbbbbb,12345678,23456789,3456789a,456789ab,56789abc,6789abcd;
.coe文件内容由汇编语言翻译而来，详情见 MIPS汇编器与模拟器实验
根据.coe文件创建IP核，IP核的创建详情见 ISE IP核创建教程
功能模块说明
module R_CPU(
clk,rst,
Inst_code,PC,
opcode,rs,rt,rd,shamt,func,
ALU_F,FR_ZF,FR_OF,ALU_OP,
rs_shamt,ALU_A
);
input clk;//时钟
input rst;//清零
output reg [31:0]PC;//PC地址
output [31:0]Inst_code;//取出的指令
output [5:0]opcode,func;//指令分段
output [4:0]rs,rt,rd,shamt;//指令分段
output [31:0] ALU_F;//ALU结果
output reg [2:0] ALU_OP;//ALU运算的OP
output reg FR_ZF; //ZF储存结果
output reg FR_OF;//OF储存结果
output [31:0]ALU_A; //ALU运算时A的数据
output reg rs_shamt; //控制ALU的A输入数据的信号
module REGS(R_Data_A,R_Data_B,W_Data,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
input clk;//写入时钟信号
input rst;//清零信号
input Write_Reg;//写控制信号
input [4:0]R_Addr_A;//A端口读寄存器地址
input [4:0]R_Addr_B;//B端口读寄存器地址
input [4:0]W_Addr;//写寄存器地址
input [31:0]W_Data;//写入数据
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
module ALU(ALU_OP,A,B,F,ZF,OF);
input [2:0] ALU_OP;//控制ALU运算类型的OP
input [31:0] A; //ALU运算数据A
input [31:0] B; //ALU运算数据B
output [31:0] F; //ALU运算结果F
output ZF; //零标志位
output OF; //溢出标志位
逻辑引脚图

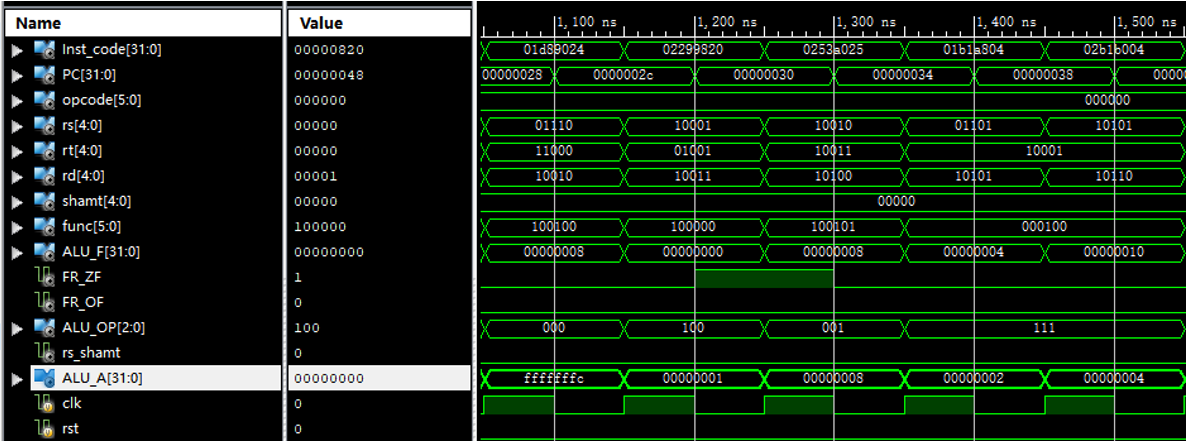

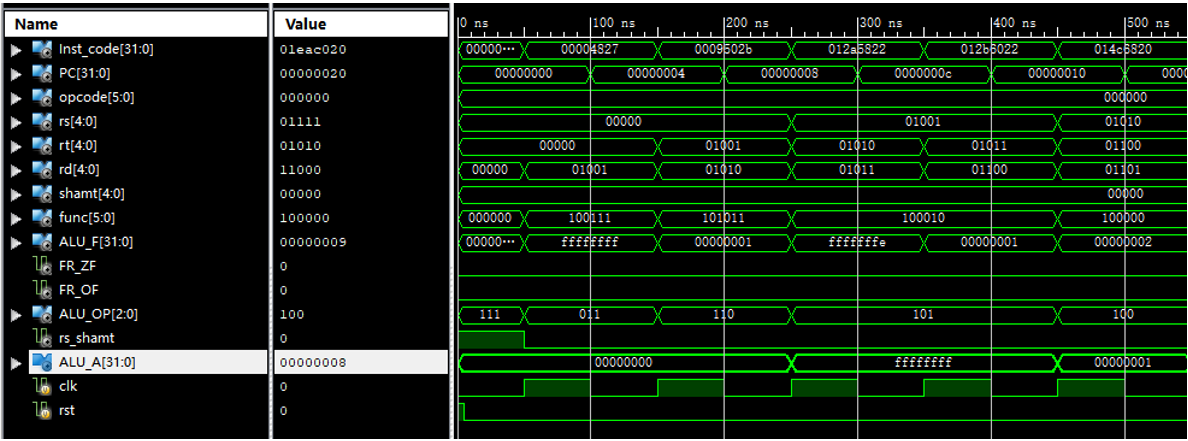

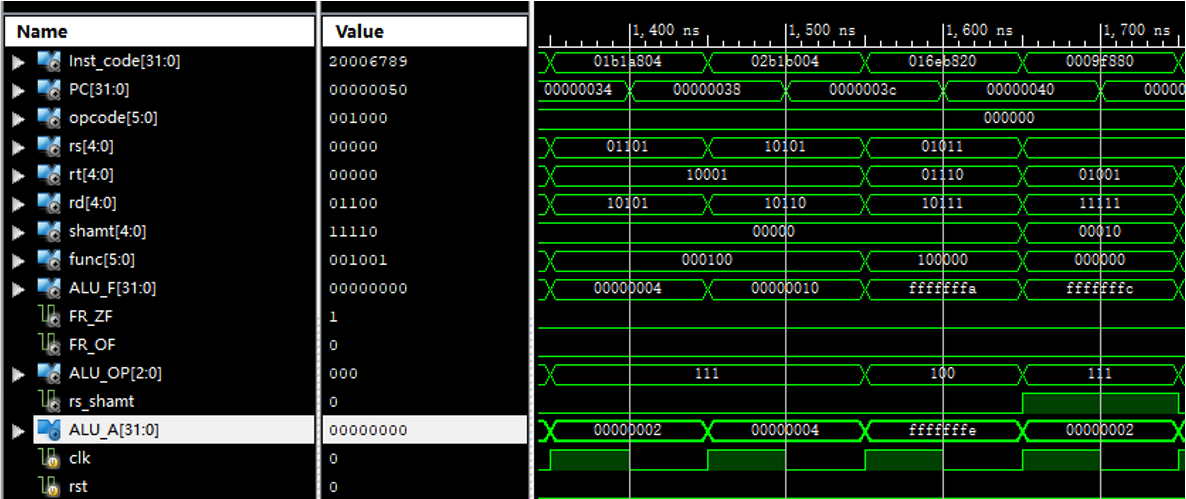

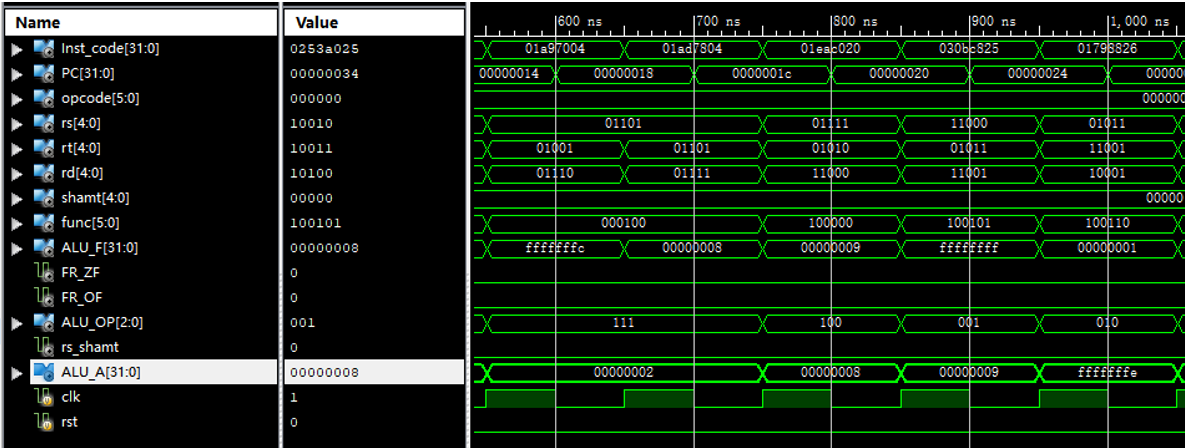

仿真时序波形图
Inst_code表示当前OP地址中的指令
PC表示当前OP地址
Opcode,rs,rt,rd,shamt,func皆为指令分段
ALU_F为ALU运算结果
FR_ZF,FR_OF储存ALU运算得出的ZF,OF
ALU_OP为当前ALU运算的操作码
Rs_shamt控制当前是否使用shamt进行移位
ALU_A为当前ALU的A口输入数据
Clk为时钟信号，rst为复位信号
R-I CPU 完整代码
module R_CPU(
clk,rst,
Inst_code,PC,
opcode,rs,rt,rd,shamt,func,
ALU_F,FR_ZF,FR_OF,ALU_OP,
rs_shamt,ALU_A
);
input clk;//时钟
input rst;//清零
output reg [31:0]PC;//地址
wire [31:0]PC_new;
output [31:0]Inst_code;//取出的指令
output [5:0]opcode,func;//指令分段
output [4:0]rs,rt,rd,shamt;//指令分段
wire [15:0]imm,offset;//指令分段
wire [25:0]address;//指令分段
output [31:0] ALU_F;//ALU结果
output reg [2:0] ALU_OP;//ALU结果
output reg FR_ZF;
output reg FR_OF;
wire ZF,OF;
output [31:0]ALU_A;
reg Write_Reg;
wire [31:0]R_Data_A;
wire [31:0]R_Data_B;
reg Set_ZF;
reg Set_OF;
wire [31:0]shamt_kz;
output reg rs_shamt;
assign shamt_kz={
{
16{
1'b0}},shamt};
initial PC = 32'h00000000;
assign PC_new = PC + 4;
Inst_Rom ROM2 (
.clka(clk), // input clka
.addra(PC[7:2]), // input [5 : 0] addra
.douta(Inst_code) // output [31 : 0] douta
);
always @(negedge clk or posedge rst)
begin
if (rst)
PC = 32'h00000000; //PC复位;
else
PC = PC_new; //PC更新为PC+4;
end;
assign opcode = Inst_code[31:26];
assign rs = Inst_code[25:21];
assign rt = Inst_code[20:16];
assign rd= Inst_code[15:11];
assign shamt = Inst_code[10:6];
assign func = Inst_code[5:0];
always @(*)
begin
ALU_OP = 3'b000;
Write_Reg = 1'b0;
rs_shamt=1'b0;
if (opcode==6'b000000) //R指令
begin
Write_Reg = 1'b1; //结果送寄存器
case (func)
6'b100000:begin ALU_OP=3'b100;Set_ZF=1;Set_OF=1; end
6'b100010:begin ALU_OP=3'b101;Set_ZF=1;Set_OF=1; end
6'b100100:begin ALU_OP=3'b000;Set_ZF=1;Set_OF=0; end
6'b100101:begin ALU_OP=3'b001;Set_ZF=1;Set_OF=0; end
6'b100110:begin ALU_OP=3'b010;Set_ZF=1;Set_OF=0; end
6'b100111:begin ALU_OP=3'b011;Set_ZF=1;Set_OF=0; end
6'b101011:begin ALU_OP=3'b110;Set_ZF=1;Set_OF=0; end
6'b000100:begin ALU_OP=3'b111;Set_ZF=1;Set_OF=0; end
6'b000000:begin ALU_OP=3'b111;Set_ZF=1;Set_OF=0;rs_shamt=1'b1; end
endcase
end
end;
REGS REGS_1(R_Data_A,R_Data_B,ALU_F,rs,rt,rd,Write_Reg,rst,~clk);
assign ALU_A = (rs_shamt)?shamt_kz:R_Data_A;
ALU ALU_1(ALU_OP,ALU_A,R_Data_B,ALU_F,ZF,OF);
always @(negedge clk or posedge rst)
if (rst)
begin
FR_OF <= 1'b0;
FR_ZF <= 1'b0;
end
else
begin
if (Set_ZF)
FR_ZF <= ZF;
if (Set_OF)
FR_OF <= OF;
end
endmodule
module REGS(R_Data_A,R_Data_B,W_Data,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
input clk;//写入时钟信号
input rst;//清零信号
input Write_Reg;//写控制信号
input [4:0]R_Addr_A;//A端口读寄存器地址
input [4:0]R_Addr_B;//B端口读寄存器地址
input [4:0]W_Addr;//写寄存器地址
input [31:0]W_Data;//写入数据
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
integer i;
reg [31:0] REG_Files[0:31];
initial
for(i=0;i<32;i=i+1) REG_Files[i]<=0;
[email protected](posedge clk or posedge rst)
begin
if(rst)
for(i=0;i<32;i=i+1) REG_Files[i]<=0;
else
if(Write_Reg&&W_Addr!=32'd0) REG_Files[W_Addr]<=W_Data;
end
assign R_Data_A=REG_Files[R_Addr_A];
assign R_Data_B=REG_Files[R_Addr_B];
endmodule
module ALU(ALU_OP,A,B,F,ZF,OF);
input [2:0] ALU_OP;
input [31:0] A;
input [31:0] B;
output [31:0] F;
output ZF;
output OF;
reg [31:0] F;
reg C,ZF;
[email protected](*)
begin
C=0;
case(ALU_OP)
3'b000:begin F=A&B; end
3'b001:begin F=A|B; end
3'b010:begin F=A^B; end
3'b011:begin F=~(A|B); end
3'b100:begin {
C,F}=A+B; end
3'b101:begin {
C,F}=A-B; end
3'b110:begin F=A<B; end
3'b111:begin F=B<<A; end
endcase
ZF = F==0;
end
assign OF = ((ALU_OP==3'b100)||(ALU_OP==3'b101))&&(A[31] ^ B[31] ^ F[31] ^ C);
endmodule
测试用例代码
always #50 clk=~clk;
initial begin
// Initialize Inputs
clk=0;
rst=1;
#5;
rst = 0;
end
endmodule
探索与思考（非标准答案）
-
sll rd, rt, shamt 指令将 rt 寄存器的数据进行逻辑左移，左移的位数则是由字段shamt 指定。试着实现该指令，谈谈你的实现方法。
答：加入rs_shamt信号，控制位移量是rs地址数据还是shamt。
assign ALU_A = (rs_shamt)?shamt_kz:R_Data_A;
ALU ALU_1(ALU_OP,ALU_A,R_Data_B,ALU_F,ZF,OF);
在case(func)中加入：
6’b000000:begin ALU_OP=3’b111;Set_ZF=1;Set_OF=0;rs_shamt=1’b1; end -
本实验实现的 sltu 指令是对无符号数的比较置位指令，如果需要实现有符号数的比较置位指令——slt 指令，请问应该如何实现？
答：若想实现有符号数的比较置位指令，可以先根据有符号数的最高位进行分类：
若两正，则和无符号数比较置位无异，若一正一负，则可轻易得出结论。若两负，则将余下位数进行比较置位，再将结果取反即可。 -
srav 是对（有符号）数据的算术右移指令，考虑如何实现它？
答：读取数据符号位，设右移位数为n，从数据最右边开始，将其每一位覆盖为其左边n位的数的数值，当其左边n位数不存在时，改为复制符号位即可。 -
在所设计的CPU基础上，添加一个输入设备（逻辑开关）和一个输出设备（LED 灯），假如直接用指令来实现输入输出功能，输入指令 in 和输出指令 out 的格式也是 R 型指令，
请画出修改后的系统结构图，并写出这两条指令对应令对应的控制信号。
设IN和OUT的func分别为110000,110001
输入输出对应的设备号由rs的低2位控制
IO_R=1时，执行输入指令
IO_W=1时，执行输出指令
增加信号alu_IO_s,控制寄存器W_Data的写入数据。
alu_IO_s=1时，数据由输入设备输入，为0时，数据由ALU运算结果输入。
