利用ADS 2019软件中的Designguide自动设计滤波器

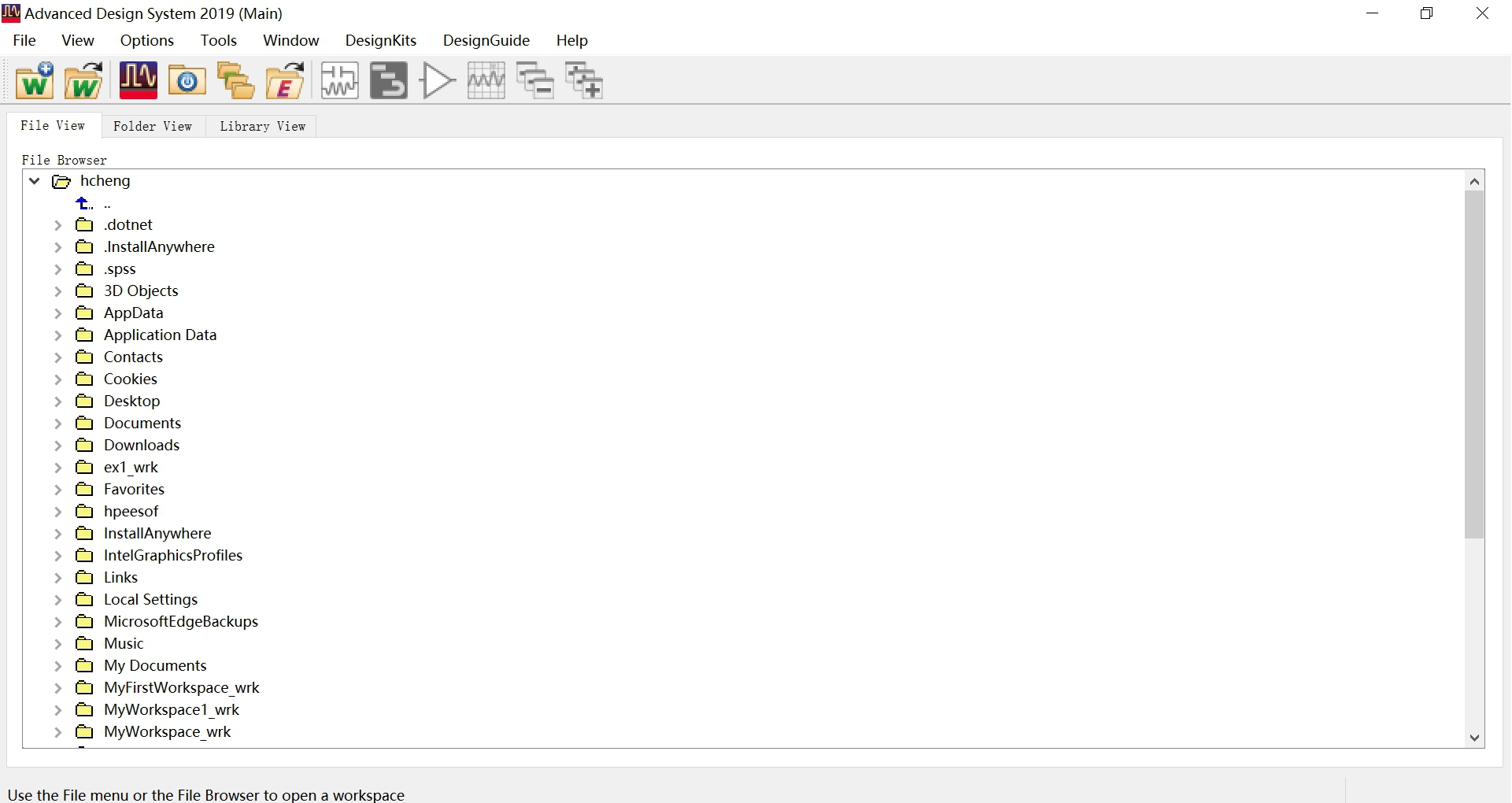

1，打开ADS 2019，界面如下：

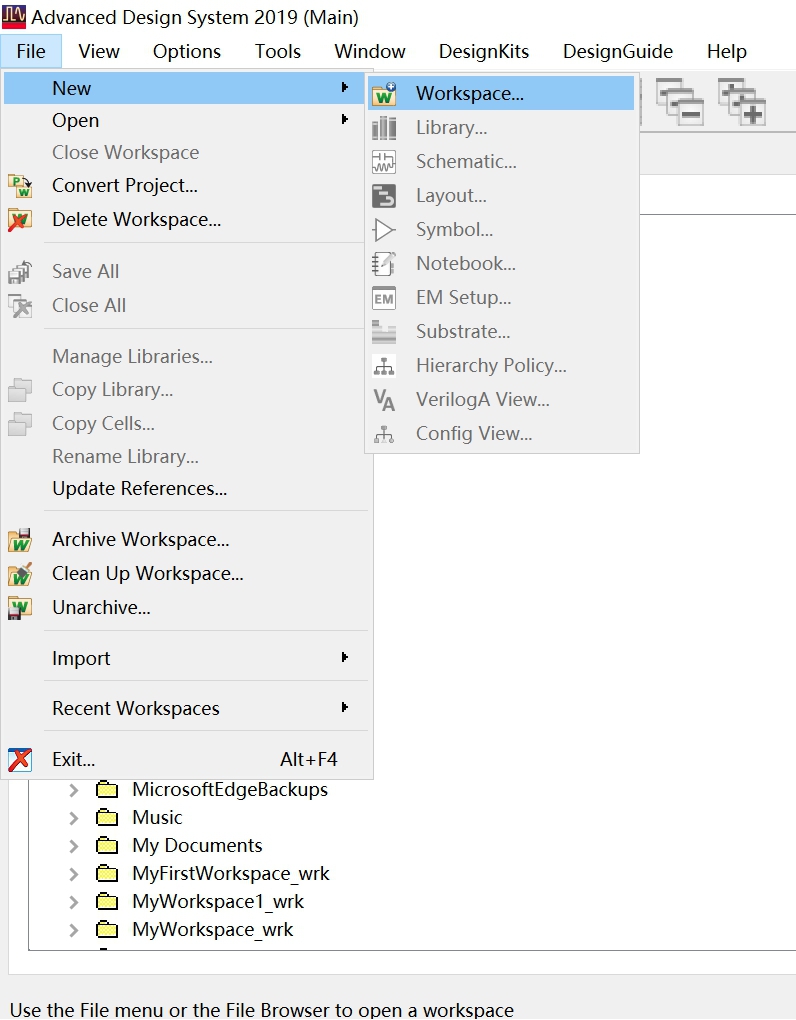

2，创建工程File->New->Workspace：

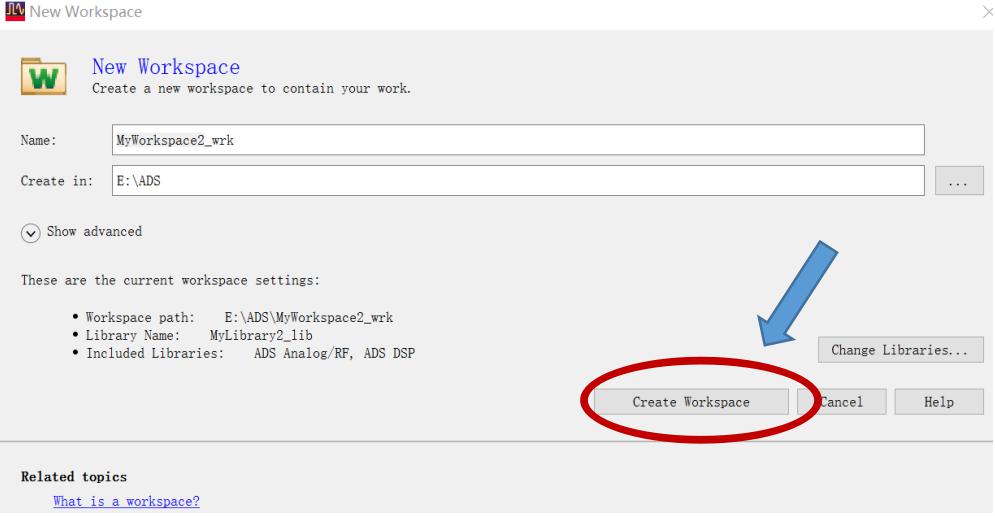

3，跳转至如下界面：在此name设为默认，Creat in为路径自己设(最好不要有汉字)。
4，出现下图：
5，创建原理图点击新创建的工作空间->New->Schematic：
6，在此名字设为默认，点击创建：

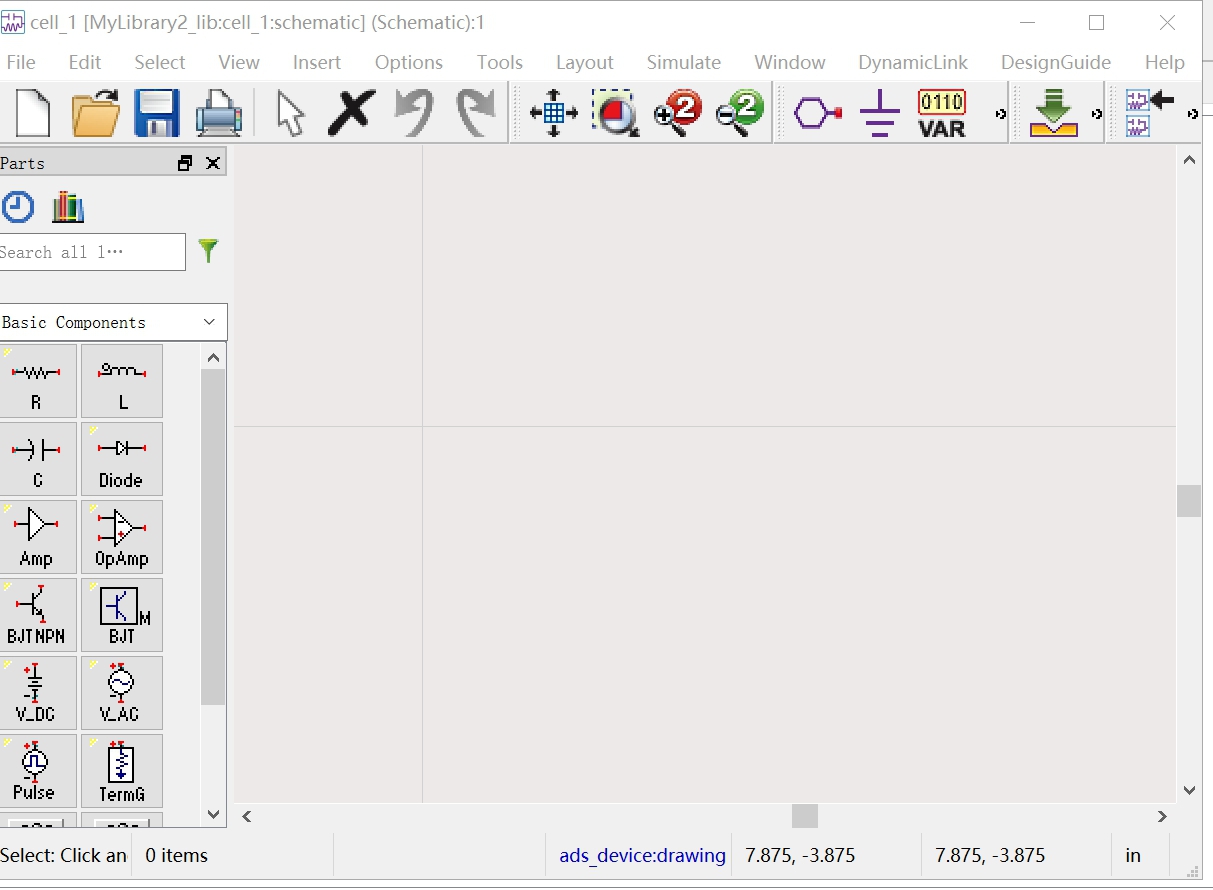

7，出现如下界面，点击Schematic：
8，出现：

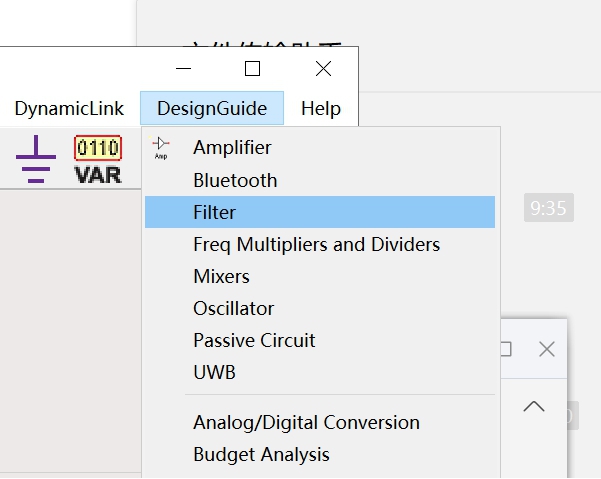

9，点击DesignGuide->Filter，

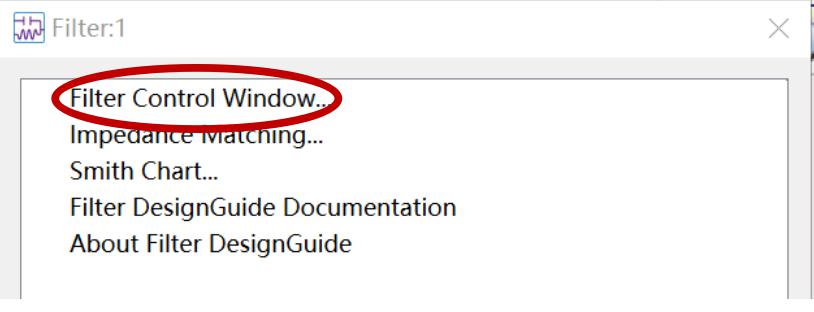

10，再双击FilterControl Window

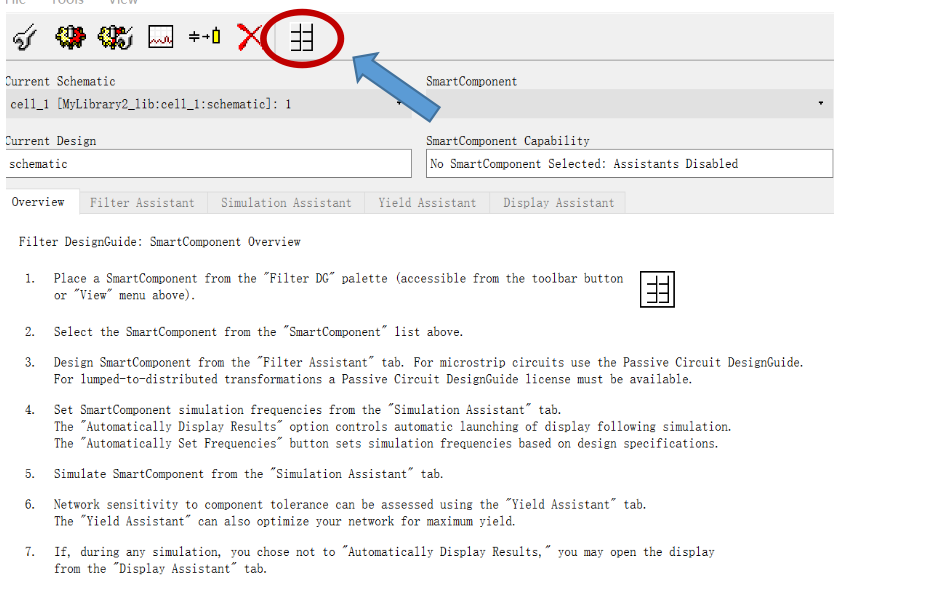

11，出现下图，点击
：
12，出现下图：
13，分别有低通、高通、带通和带阻。（D是双端接通，s单端接通），在此以设计一个双端3阶贝塞尔低通滤波器为例：选择点击
，点击窗口空白区域，出现下图：

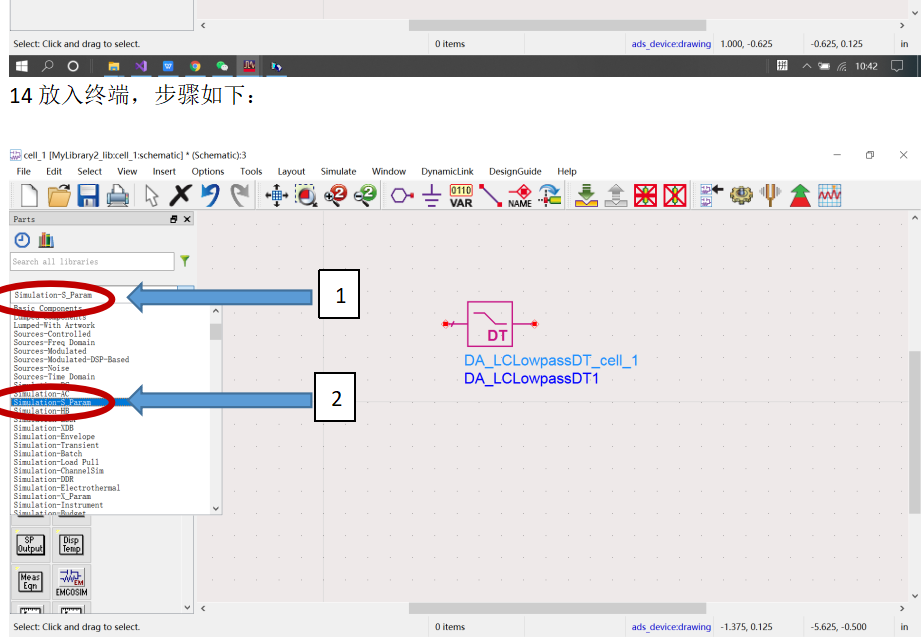

14，放入终端，步骤如下：
15，出现下图，点击

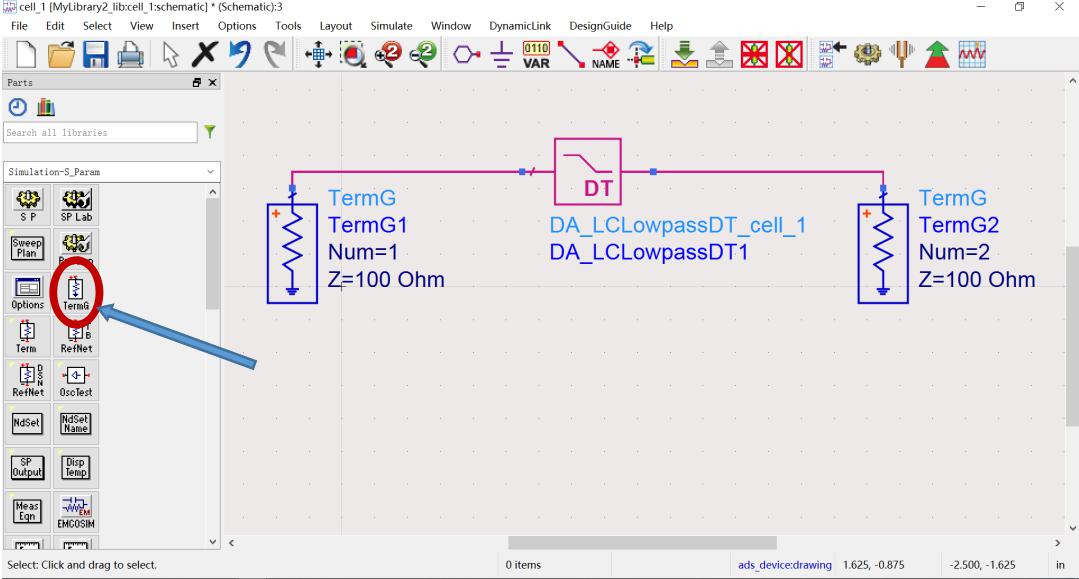

，设置两个（ESC退出选定）。将Z设为100，点击ok。然后点击工具栏中的布线
，（ESC退出选定）得到下图：

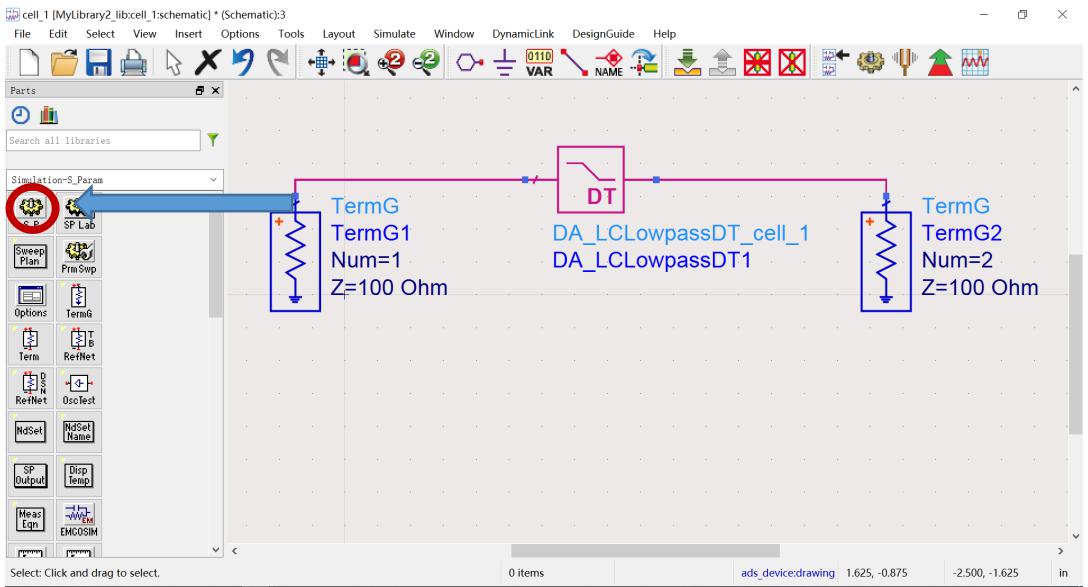

16，设置仿真工具，点击
17，得到

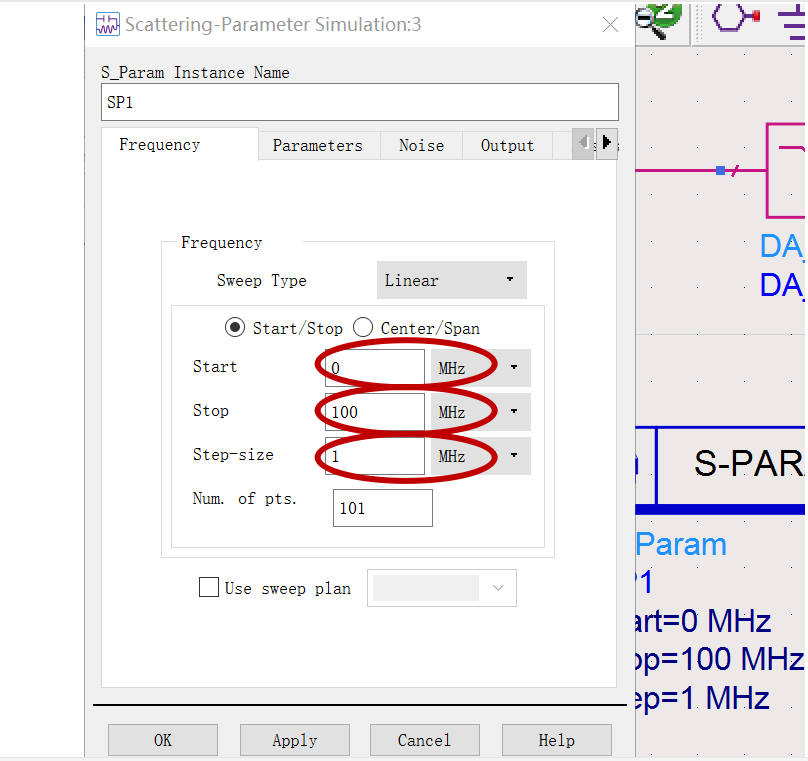

18，设置参数点击S-PARRMENTERS模块,参数设置如下(可以按自己需要设置大小与单位)
点击Apply点击ok。至此框架搭好。
19，点击DesignGuide->Filter
20，双击Filter Control Window

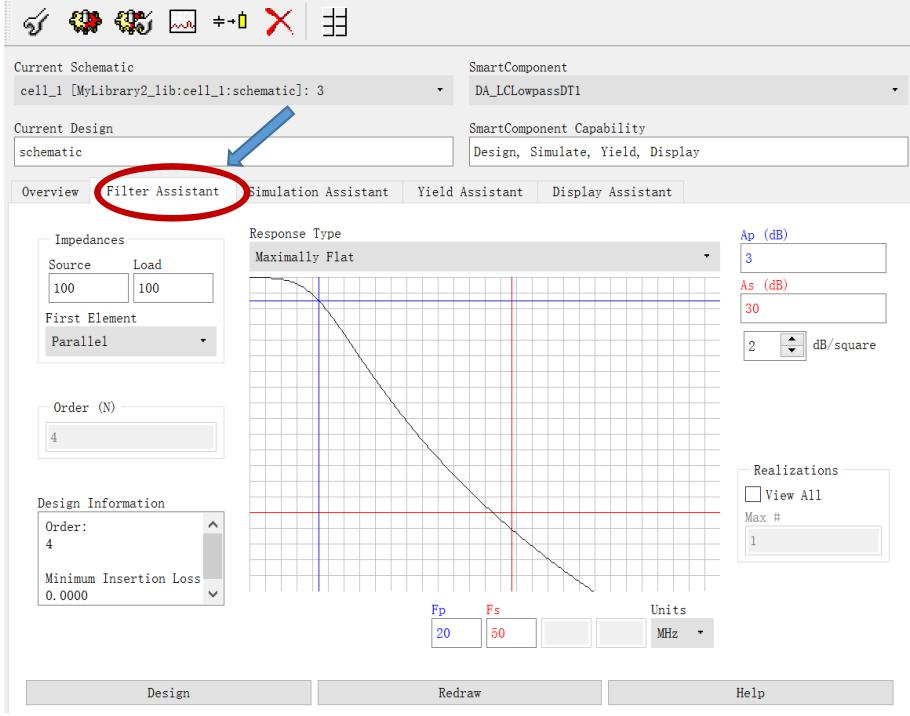

21，再选择Filter Assistant得到下图
22，下来分别介绍参数设置，与外部
阻值匹配，在此设为100；
23，滤波器阶数设置，在此设为3阶

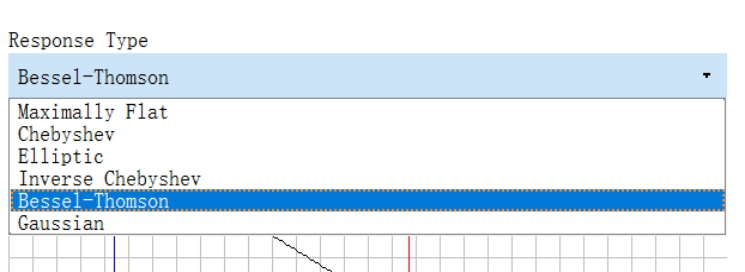

24，滤波器类型选择例如切比雪夫、贝塞尔、高斯等，在此选贝塞尔。

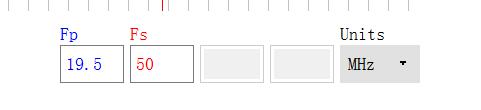

25，通带、阻带截止频率
26，通带阻带衰减

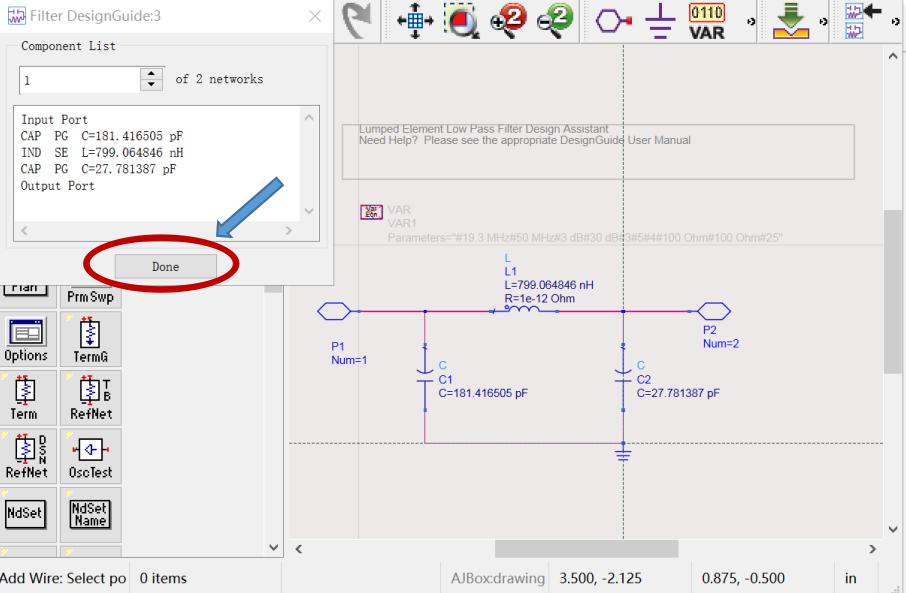

27，点击Redraw，点击Design
得到下图，点击done。
28，点击原理图中
的，再点击工具栏中的

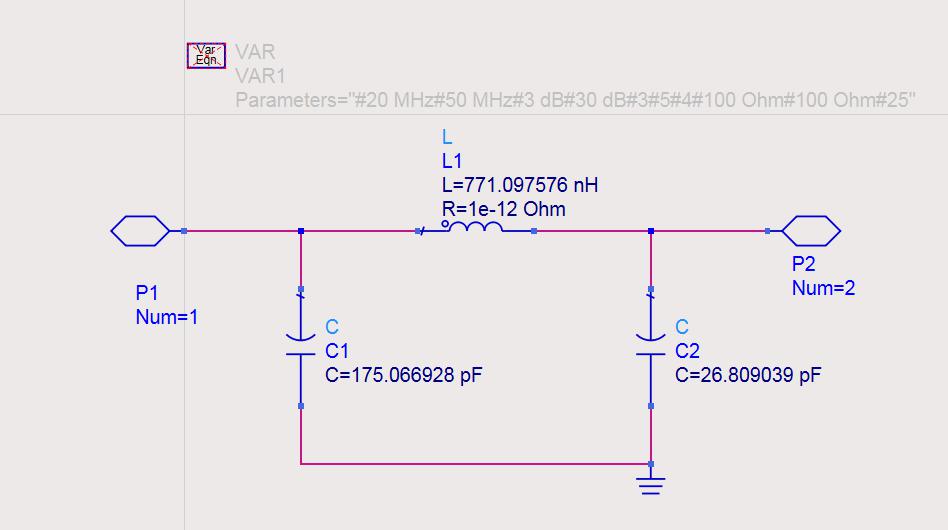

，得到ADS自动设计的通带截止频率为20M的的3阶贝塞尔低通滤波器如下图。
点击工具栏中的
。
29，点击工具栏中的
进行仿真。得到下图，点击
，放置到空白窗口。

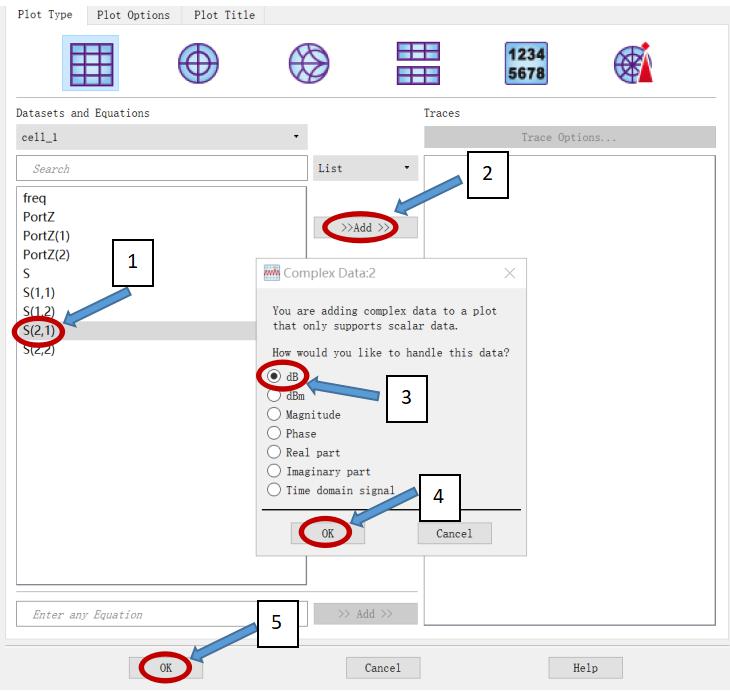

30，首先仿真幅频特性，设置步骤如下：

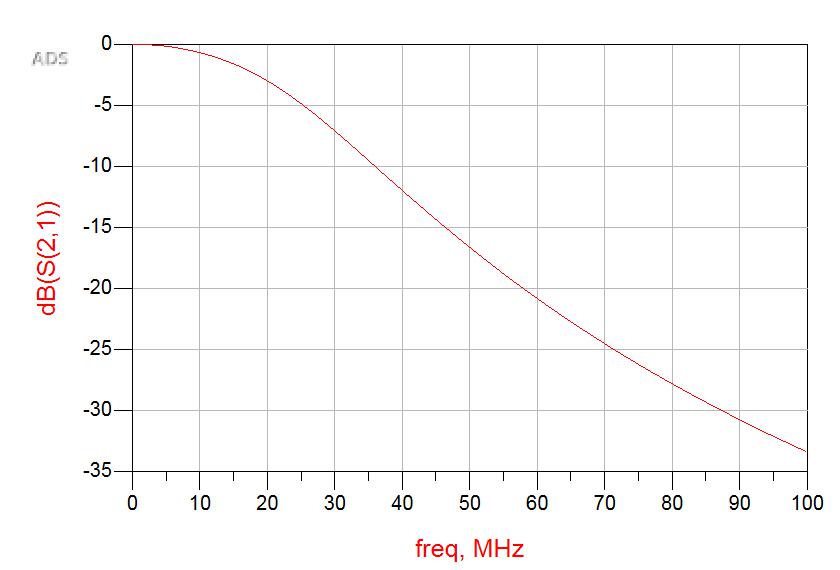

31，得到下图：

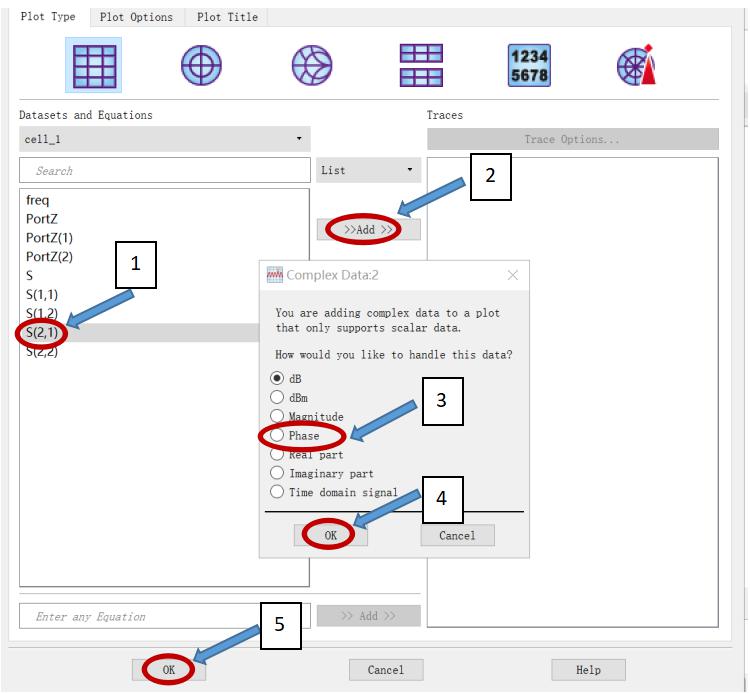

32，然后仿真相频特性，设置步骤如下：

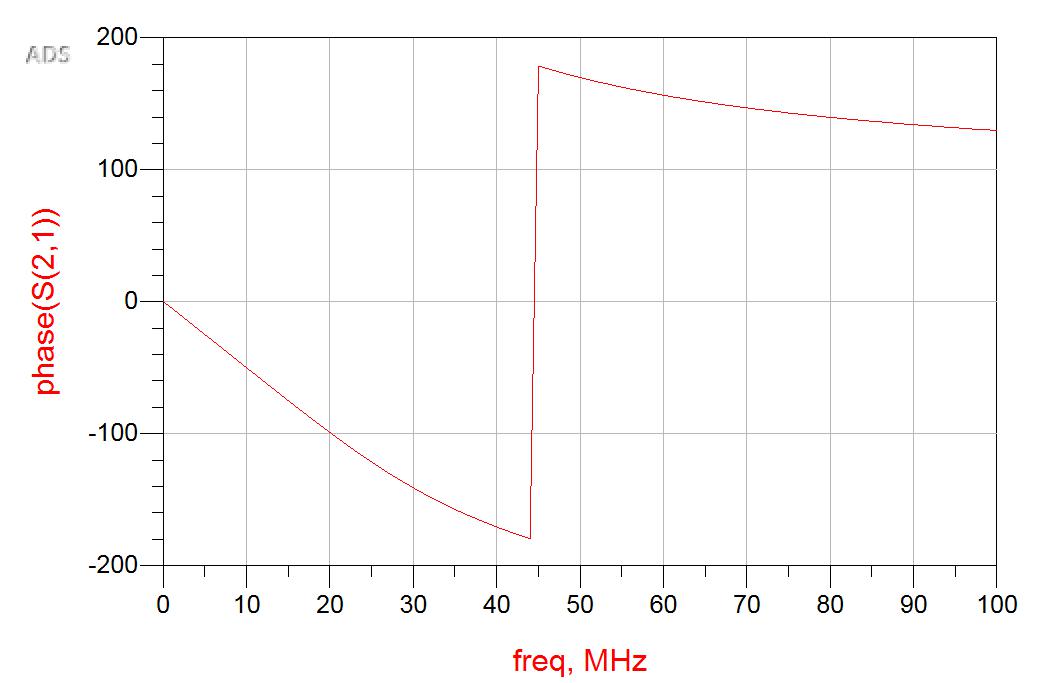

33，得到下图（也可以看出贝塞尔低通滤波器相位与幅度在通带内成线性）。
最后：采用DesignGuide设计的滤波器元器件参数是理论值，所以如果想实现，就要对元器件参数进行修改，在网上查找市面上能购买的最相近的器件。
