Matlab机器学习(分类问题)中多个ROC曲线的绘制_perfcurve_verilog互联网搬运工的博客-程序员秘密

该教程适用于2017版本以后的matlab，老版本可能会有差异。

step1打开机器学习分类工具箱，导入数据选择“全部模型”进行训练；训练结果如图所示：

step2 寻找准确度较高的几个模型导出代码（点击右上角的生成函数）

step3 导出函数后将你的训练集，即已知的数据赋给trainingData，即在inputTable = trainingData代码前赋值即可：

trainingData=data1; % data1为已知的数据
inputTable = trainingData;
predictorNames = {'VarName1', 'VarName2', 'VarName3', 'VarName4'};
predictors = inputTable(:, predictorNames);

step4 将函数文件的第一行注释掉然后加入以下代码；其中ClassNames为所有的类别组成的向量，kk为指定的正类，x_roc1,y_roc1为画图所需的点。

ClassNames=unique(response);
kk=1;
posclass=ClassNames(kk);
group=response;
[x_roc1,y_roc1,~,auc1]=perfcurve(group,validationScores(:,kk),posclass);

step5 change另外一个模型，然后重复上述操作，将

[x_roc1,y_roc1,~,auc1]=perfcurve(group,validationScores(:,kk),posclass);

修改为

[x_roc2,y_roc2,~,auc2]=perfcurve(group,validationScores(:,kk),posclass);

即可。

step6 使用plot函数绘制即可：

plot(x_roc1,y_roc1,'k-','linewidth',1.5);
hold on;
plot(x_roc2,y_roc2,'r-','linewidth',1.5);
xlabel('假正类率FPR');ylabel('真正类率TPR');
legend('决策树','支持向量机');

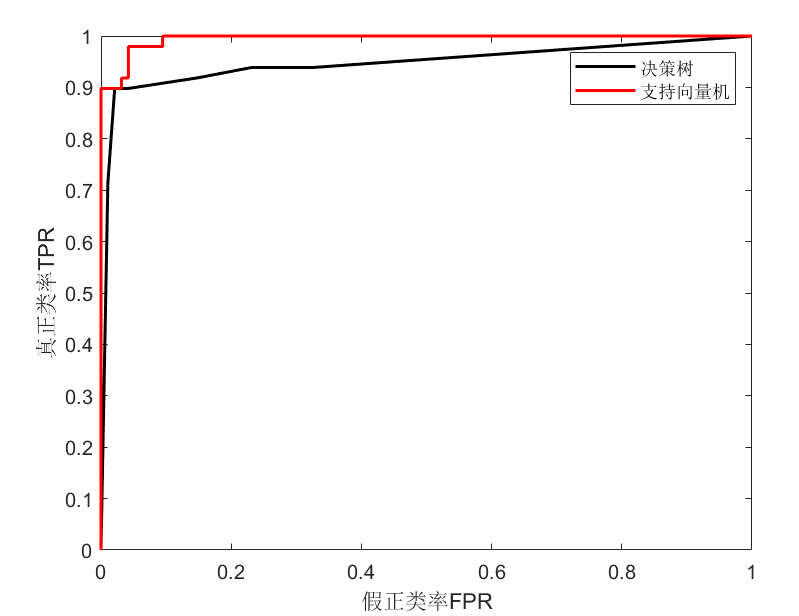

最终的效果图：

若想同时显示AUC，则只需使用strcat函数连接字符串和变量即可，如下：

plot(x_roc1,y_roc1,'k-','linewidth',1.5);
hold on;
plot(x_roc2,y_roc2,'r-','linewidth',1.5);
xlabel('假正类率FPR');ylabel('真正类率TPR');
text1=strcat('决策树 AUC=',num2str(auc1));
text2=strcat('支持向量机 AUC=',num2str(auc2));
legend(text1,text2);

总结

利用ROC曲线选择合适的分类模型具有明显的缺点：在多分类问题中正类选择不同时模型的选择可能不一样，多适合二分类模型的选取。
